ICS Triplex T9432

Der ICS Triplex T9432 von Yueyang Tongtu fungiert als Feldsensorknoten innerhalb der Trusted®- oder AADvance-Sicherheitssystemarchitektur. Es erfasst analoge Signale von Feldmessumformern und wandelt sie in digitale Werte für die Sicherheitssteuerung um.

Seine Aufgabe besteht darin, sicherzustellen, dass die Sicherheitssteuerung genaue, zeitnahe und validierte analoge Daten aus dem Feld erhält, und zu verhindern, dass Fehler oder Ungenauigkeiten in der Eingangsstufe den gesamten Sicherheitskreis gefährden können.

Was macht der ICS Triplex T9432?

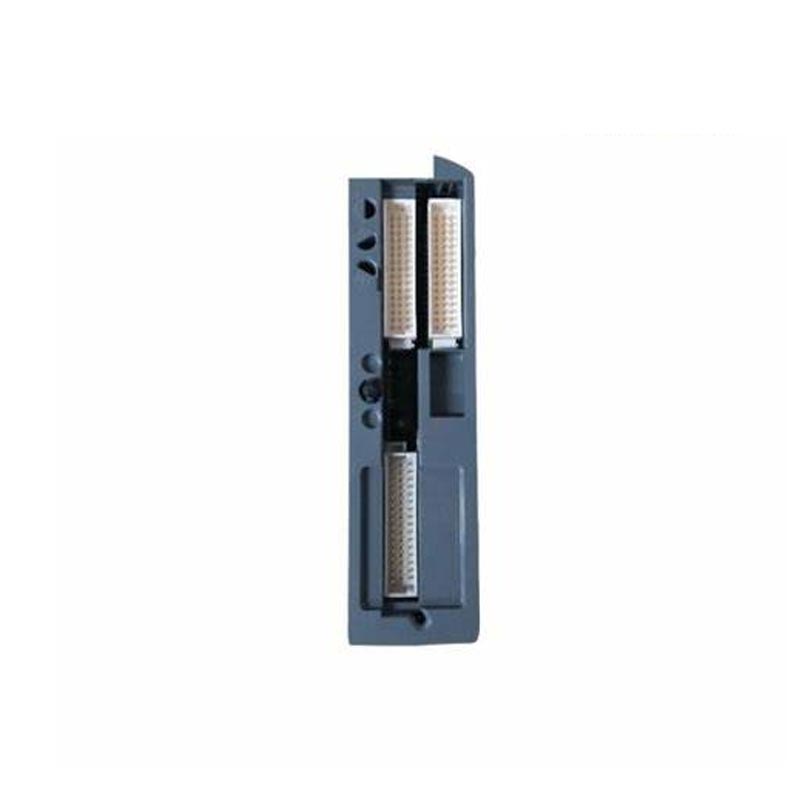

Das ICS Triplex T9432 ist ein isoliertes Analogeingangsmodul mit 16 Kanälen, das für die Plattformen Trusted® und AADvance SIS entwickelt wurde. Jeder der 16 Kanäle ist unabhängig von den anderen und von der Systemrückwandplatine isoliert.

1. Unterstützte Signaltypen:

 Strom: 4–20 mA (Standard), 0–20 mA

 Spannung: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 Thermoelement: J, K, T, E, R, S, B

2. Auflösung und Genauigkeit: 16-Bit-Auflösung mit ±0,05 % bis ±0,1 % Vollskalengenauigkeit.

3. Abtast- und Aktualisierungsraten: Das Modul bietet ein Aktualisierungsintervall von 6 ms im No-Filter-Modus mit einer maximalen Abtastrate von 100 kHz. In der TMR-Konfiguration betragen die Scanzeiten etwa 2,656 ms.

4. Isolierung: Kanal-zu-Kanal- und Kanal-zu-Backplane-Isolierung bei ±1,5 kVDC für 1 Minute.

5. HART-Kommunikation: Das Modul unterstützt HART-Passthrough und ermöglicht so den Abruf von Diagnosedaten von intelligenten Feldgeräten, ohne die analoge Messung zu unterbrechen.

Produkt-Highlights

TMR-Fehlertoleranz

Das Modul umfasst drei unabhängige Verarbeitungsabschnitte. Fällt ein Slice aus, arbeiten die anderen beiden weiter und das Modul behält die volle Funktionalität.

Universelle Eingabefähigkeit

Signaltypen sind über die Trusted Toolset-Konfigurationssoftware softwarekonfigurierbar. Verschiedene Feldgeräte können ohne Hardware-Änderungen untergebracht werden, wodurch der Bedarf an mehreren Modultypen im Lager reduziert wird.

Hot-Swap-fähig

Der ICS Triplex T9432 unterstützt den Online-Austausch ohne Systemabschaltung. Beachten Sie, dass der Steckplatz vor dem Entfernen per Software in den Wartungsmodus versetzt werden sollte, um das Auslösen von Fehlalarmen zu vermeiden.

Umfassende Onboard-Diagnose

Das Modul überwacht kontinuierlich die Integrität der Stromversorgung, die Signalqualität und die internen Schaltkreise. Es erkennt offene Schaltkreise, Kurzschlüsse, Überspannung, Bereichsunterschreitung und Bereichsüberschreitung auf jedem Kanal. LEDs auf der Vorderseite bieten eine visuelle Statusanzeige für das Modul und jeden einzelnen Kanal. Ein unabhängiger Hardware-Watchdog leitet automatisch eine sichere Abschaltung ein, wenn ein kritischer Fehler erkannt wird.

Wie wählt man aus?

Berücksichtigen Sie bei der Beschaffung des ICS Triplex T9432 die folgenden Faktoren:

Kompatibilität der Systemplattform

Bestätigen Sie, dass das Modul für Ihr spezifisches System vorgesehen ist. Das Modul ist für Trusted®- und AADvance-Plattformen konzipiert. Es ist möglicherweise nicht mit anderen ICS Triplex-Produktlinien kompatibel.

Anforderungen an die Kanalanzahl

Das Modul stellt 16 isolierte Kanäle zur Verfügung. Wenn Ihre Anwendung weniger Kanäle benötigt, ist der T9431 (8-Kanal-Version) möglicherweise eine kostengünstigere Alternative.

Abschlussbaugruppe

Das Modul erfordert eine kompatible Abschlussbaugruppe: T9831, T9832 oder T9833. Stellen Sie sicher, dass die Abschlussbaugruppe Ihrer Feldverkabelungskonfiguration und den Anforderungen an die Sicherheitsintegrität entspricht.

Signaltyp

Das Modul unterstützt Strom-, Spannungs-, RTD- und Thermoelementeingänge. Bestätigen Sie, dass das Modul die spezifischen Signaltypen unterstützt, die in Ihren Feldgeräten verwendet werden. Überprüfen Sie bei Thermoelementeingängen, ob die Modulvariante den spezifischen erforderlichen Thermoelementtyp (J, K, T, E, R, S oder B) unterstützt.

HART-Anforderung

Wenn Ihre Feldgeräte HART-fähig sind und Sie Ferndiagnose- und Asset-Management-Daten benötigen, stellen Sie sicher, dass die HART-Pass-Through-Funktionalität in Ihrer Systemkonfiguration aktiviert ist.

Technische Spezifikationen

Anwendungsbranchen

Der ICS Triplex T9432 wird in Branchen eingesetzt, die eine hochintegrierte analoge Signalerfassung mit SIL 3-Konformität erfordern:

Öl und Gas

Notabschaltsysteme, Bohrlochdruck- und Temperaturüberwachung, Pipeline-Durchfluss- und Füllstandsmessung, Erdgasverarbeitungsanlagen.

Chemie und Petrochemie

Reaktortemperatur- und -druckkontrolle, Feuer- und Gaserkennungssysteme, Destillationskolonnensteuerung, Überwachung der katalytischen Crackanlage.

Stromerzeugung

Kesseltemperatur- und -drucküberwachung, Turbinenvibrations- und Lagertemperaturmessung, Brennermanagementsysteme (BMS).

Metallurgie und Stahl

Hochfrequenz-TMR-verknüpfte Ventilsteuerung für Hochöfen.

Wasser und Abwasser

Überwachung kritischer Prozessparameter in kommunalen und industriellen Aufbereitungsanlagen.

Der große Betriebstemperaturbereich des Moduls (–40 °C bis +70 °C) unterstützt Außeninstallationen, unbeheizte Schutzräume und extreme Klimabedingungen, die in vorgelagerten Öl- und Gas- und abgelegenen Stromerzeugungsstandorten üblich sind.

Allgemeine Fragen und Antworten

F: Ist der ICS Triplex T9432 noch in Produktion?

A: Nein. Emerson hat dieses Modell eingestellt. Geprüfte Überbestände sind jedoch weiterhin über spezialisierte Lieferanten wie Yueyang Tongtu verfügbar. Überprüfen Sie vor der Bestellung die Verfügbarkeit und den Zustand (neues Original vs. getestetes Gebrauchtmodell).

F: Was ist der Unterschied zwischen T9432 und T9431?

A: Der T9432 bietet 16 isolierte analoge Eingangskanäle. Der T9431 bietet 8 Kanäle und eignet sich für Anwendungen mit geringeren Anforderungen an die Kanalanzahl.

F: Welche Anschlussbaugruppen sind mit dem T9432 kompatibel?

A: Das Modul ist mit den Anschlussbaugruppen T9831, T9832 und T9833 kompatibel. T9832 bietet einen doppelten modularen Redundanzabschluss, während T9833 einen dreifachen modularen Redundanzabschluss für höhere Sicherheitsintegritätsstufen bietet.

F: Kann dieses Modul bei laufendem System ausgetauscht werden?

A: Ja, das Modul unterstützt Hot-Swap. Allerdings sollte der Steckplatz vor dem Ausbau über die Konfigurationssoftware in den Wartungsmodus versetzt werden, um Fehlalarme zu vermeiden.

F: Welche Diagnosefunktionen bietet das Modul?

A: Das Modul bietet eine umfassende Selbstdiagnose, einschließlich Überwachung der Stromversorgung, Überprüfung der Signalintegrität, Erkennung von Unterbrechungen/Kurzschlüssen, Erkennung außerhalb des Bereichs und unabhängiger Hardware-Watchdog mit automatischer sicherer Abschaltung bei kritischen Fehlern. LEDs auf der Vorderseite sorgen für eine visuelle Statusanzeige.

F: Unterstützt das Modul die HART-Kommunikation?

A: Ja. Das Modul unterstützt HART-Pass-Through und ermöglicht so den Abruf von Diagnosedaten von intelligenten Feldgeräten. HART-Daten können zur Überwachung des Gerätezustands und zur Diagnose von Versorgungsmodulen verwendet werden.

F: Was ist das empfohlene Kalibrierungsintervall?

A: Zur Einhaltung von SIL 3 wird jährlich eine umfassende Genauigkeitsprüfung empfohlen. Kalibrierungsaufzeichnungen sollten für Sicherheitsaudits aufbewahrt werden.
