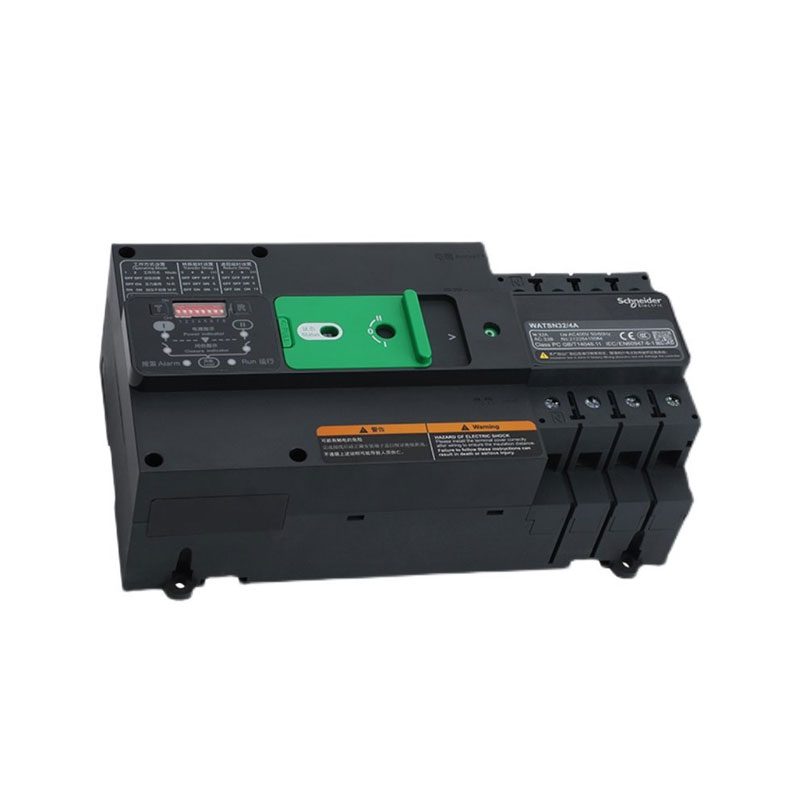

Yueyang Tongtu liefert den Schneider WATSN-160/125b/4A ATS für industrielle Wartungs-, Elektroaustausch- und Stromverteilungsprojekte, die verifizierte Schneider-Komponenten erfordern. Das Gerät ist darauf ausgelegt, die Lastübertragung zwischen zwei unabhängigen Stromversorgungen zu verwalten, indem es die Quellenbedingungen überwacht und die angeschlossene Last umschaltet, wenn eine abnormale Spannung, ein Phasenverlust oder eine Stromunterbrechung auftritt.
Technische Spezifikationsmatrix
| Parameter/Funktion | Technische Spezifikation |

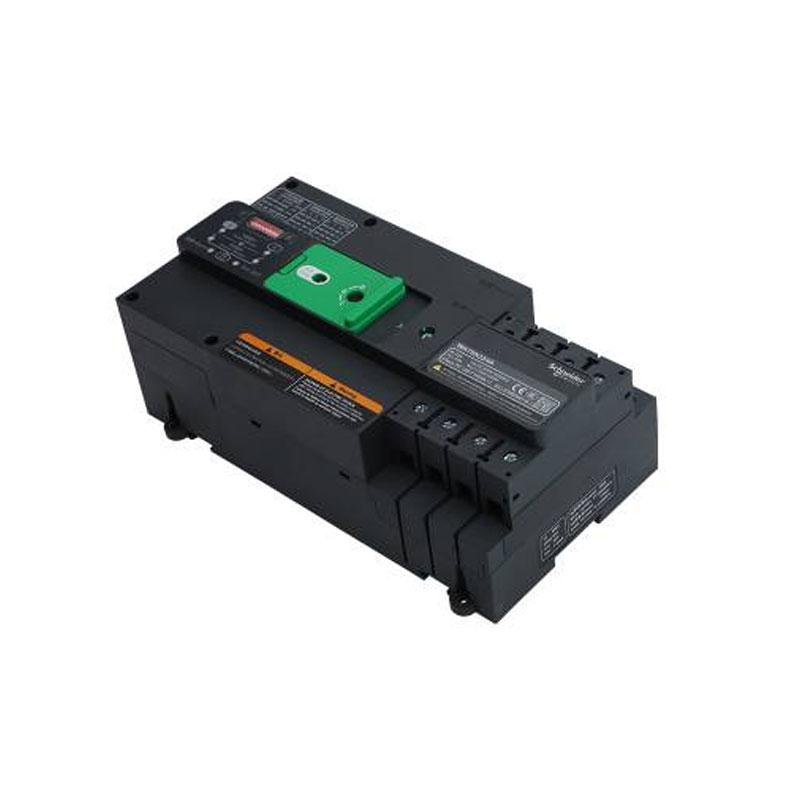

| Modellbezeichnung | Schneider WATSN-160/125b/4A |
| Produkttyp | Automatischer Dual-Power-Transferschalter (ATS) |
| Rahmenstromnennwert (Inm) | 160A |
| Bemessungsbetriebsstrom (Ie) | 125A |
| Anzahl der Pole | 4-polig (4P – geschalteter Neutralleiter) |
| Steuerspannung (Us) | 220 V Wechselstrom (50/60 Hz) |
| Betriebsmodi | Selbstwerfend/selbstwiederherstellend, gegenseitige Bereitschaft, manuelle Überbrückung |
| Verriegelungsschutz | Integrierte mechanische und elektrische Doppelverriegelung |
| Mechanisches Leben | ≥8.000 Betätigungen |
| Systemschnittstelle | Integrierte SPS-Fernsteuerung und Statusüberwachungsterminals |
Der Schneider WATSN-160/125b/4A verwendet ein 4-poliges Schaltdesign zum Trennen und Übertragen von:
· L1-Phase
· L2-Phase
· L3-Phase
· Neutralleiter
Diese Konfiguration wird üblicherweise in Dreiphasen-Vierleitersystemen angewendet, in denen eine Neutralleiterschaltung erforderlich ist, um die Trennung zwischen unabhängigen Stromversorgungen aufrechtzuerhalten.
Das ATS unterstützt das automatische Umschalten zwischen der Haupt- und der Standby-Stromquelle und bietet gleichzeitig manuelle Bedienungsmöglichkeiten für Inbetriebnahme-, Inspektions- und Wartungsvorgänge.
Der manuelle Betätigungsmechanismus ermöglicht es dem Techniker, im Servicefall die gewünschte Schaltposition auszuwählen.
Die integrierte Verriegelungsstruktur verhindert das gleichzeitige Schließen beider Stromquellen.
Die mechanische Verriegelung sorgt für physischen Schutz, während die elektrische Verriegelung mit dem Steuerkreis zusammenarbeitet, um die Möglichkeit falscher Schaltvorgänge zu verringern.
Dieses Design trägt dazu bei, nachgeschaltete Geräte vor dem Risiko von Phase-zu-Phase-Kurzschlüssen zu schützen, die durch unbeabsichtigte Dual-Source-Verbindungen verursacht werden.
Das ATS verwendet ein spezielles Leistungskontaktsystem, das für wiederholte Schaltvorgänge unter Nennbedingungen ausgelegt ist.
Die Kontaktstruktur ist so konstruiert, dass sie im Normalbetrieb eine stabile elektrische Verbindung aufrechterhält und gleichzeitig den Kontaktverschleiß bei wiederholten Übertragungszyklen reduziert.
Die WATSN-Serie bietet zusätzliche Verbindungsschnittstellen für Statusrückmeldung und Steuerungsintegration.
Es kann verwendet werden mit:
● SPS-Steuerungssysteme
● Gebäudemanagementsysteme (BMS)
● Elektrische Überwachungssysteme
für Remote-Statusüberwachung und Energieverwaltungsanwendungen.
Yueyang Tongtu überprüft Produktidentifikationsinformationen, einschließlich:
1. Modellbezeichnung
2. Informationen zum Typenschild
3. Terminalkonfiguration
4. Körperliche Verfassung
vor dem Versand.
Jede Einheit wird mit einer für den internationalen Transport geeigneten Schutzverpackung vorbereitet, um das Risiko von Schäden bei der Handhabung und Lieferung zu verringern.
Für Einkaufs- und Wartungsprojekte kann Yueyang Tongtu Folgendes bereitstellen:
● Produktangebote
● Technische Spezifikationen
● Produktfotos
● Verpackungsinformationen
● Beschaffungsunterstützung
A: „160“ gibt die Baugröße () an, „125b“ gibt den Nennbetriebsstrom des Leistungsschalters an, „4“ steht für eine 4-polige Konfiguration (Isolierung von 3 Phasen + Neutralleiter) und „A“ bezeichnet den Steuerungstyp für die automatische Übertragungsfunktion.
A: Ja. Das Gerät verfügt über eine manuelle Grifffunktion, die es Wartungsteams ermöglicht, manuell zwischen Power I und Power II umzuschalten oder den Schalter zur Systemisolierung in eine Doppel-AUS-Position (Neutral-Null) zu zwingen.
A: Die WATSN-Serie verfügt über eine integrierte Steuereinheit. Der Anschluss der eingehenden Stromleitungen (Sampling) ermöglicht eine automatische Erkennung und Umschaltung, ohne dass externe Controllermodule erforderlich sind.
