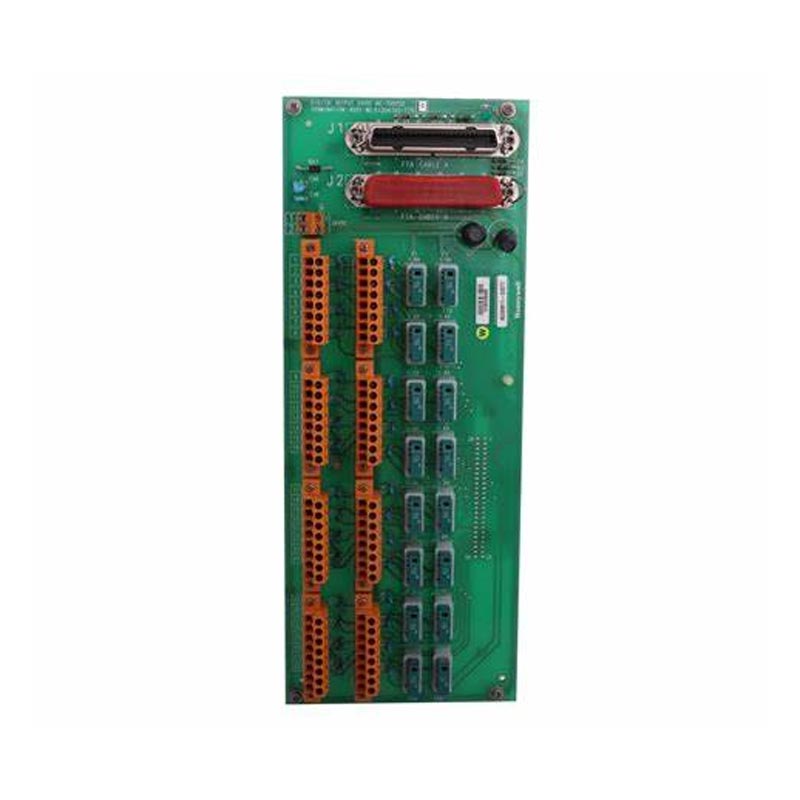

Honeywell MC-TDOY22

Yueyang Tongtu liefert Honeywell MC-TDOY22, Teilenummer 51204162-175, eine 32-kanalige Digital Output Field Termination Assembly (FTA), die mit E/A-Konfigurationen des verteilten Steuerungssystems von Honeywell verwendet wird. Es stellt die feldseitige Schnittstelle zwischen dem kompatiblen I/O-Prozessor und digitalen Feldgeräten bereit, einschließlich Magnetventilen, Relais, Anzeigen, Alarmen und anderen Ein/Aus-Aktoren.

Die Baugruppe bietet 32 ​​isolierte digitale Ausgangskanäle, wobei jeder Kanal Lasten von bis zu 500 mA bei 24 V DC in einem Lastspannungsbereich von 15–30 V DC unterstützt. Seine Ausgangstreiber sind optisch vom gemeinsamen PM/APM/HPM isoliert, während das konform beschichtete Design zusätzlichen Schutz für elektronische Komponenten in anspruchsvollen Industrieumgebungen bietet.

Bei Wartungs- und Austauschprojekten ist die genaue Identifizierung von Modell und Teilenummer wichtig. Yueyang Tongtu unterstützt die Beschaffung von Honeywell DCS-Modulen, einschließlich abgekündigter und schwer zu findender Automatisierungsersatzteile, wobei Produktverfügbarkeit, Zustand, Menge und Lieferanforderungen gemäß der jeweiligen Bestellung bestätigt werden.

Produktspezifikationen

Modell	MC-TDOY22 Honeywell
Struktur	Modular
LD-Befehlsprozessor	Harte SPS
Leistung	60W
Eingang	4–20 mA, 1–5 V und 0–5 V
Stromspannung	24V DC
Gewicht	2kg

Was ist Honeywell MC-TDOY22?

Der Honeywell MC-TDOY22 ist eine Feldabschlussbaugruppe für digitale Ausgänge, die für den Anschluss eines kompatiblen I/O-Prozessors mit feldseitigen digitalen Lasten entwickelt wurde. In einem verteilten Steuerungssystem stellt der FTA den physischen Abschluss und die Signalschnittstelle bereit, die für die Übertragung von Ein-/Aus-Steuerbefehlen an angeschlossene Feldgeräte erforderlich sind.

Die Baugruppe bietet 32 ​​isolierte digitale Ausgangskanäle. Jeder Kanal kann Lasten bis zu 500 mA bei 24 V DC innerhalb des angegebenen Lastspannungsbereichs von 15–30 V DC unterstützen. Durch die optische Isolierung zwischen den Ausgangsschaltkreisen und dem PM/APM/HPM-Common können die elektrischen Bedingungen auf der Feldseite von den Schaltkreisen auf der Steuerungsseite getrennt werden.

Die konform beschichtete Konstruktion eignet sich auch für Industrieumgebungen, in denen elektronische Baugruppen Feuchtigkeit, Verschmutzung oder anderen Umweltbelastungen ausgesetzt sein können. Zur Systemwartung sollte das Modul zusammen mit dem zugehörigen I/O-Prozessor und der vorhandenen Honeywell-Steuerungssystemkonfiguration evaluiert werden.

Kompatible Honeywell-E/A-Systeme

Dieses FTA gilt für Honeywell TDC 3000 / TPS Process Manager-E/A-Konfigurationen und Experion PKS Series C (C300)-Systeme bei Verwendung mit dem angegebenen MU-PDOY22- oder MC-PDOY22-E/A-Prozessor.

Bei Ersatzprojekten sollte die Kompatibilität anhand der vorhandenen Systemkonfiguration und nicht allein anhand des FTA-Modells bestätigt werden. Vor der Bestellung sollten die Originalteilenummer, der zugehörige I/O-Prozessor, die Systemplattform, die Terminalkonfiguration und die Installationsanforderungen überprüft werden.

Bei älteren Honeywell-Steuerungssystemen ist die genaue Identifizierung der Teilenummer besonders nützlich, da bei Wartungsprojekten möglicherweise abgekündigte Module oder Geräte betroffen sind, die bereits seit vielen Jahren im Einsatz sind.

Wichtige technische Merkmale

32-Kanal-Digitalausgang

Die Baugruppe bietet 32 ​​digitale Ausgangskanäle in einer FTA-Konfiguration der Größe B, sodass mehrere Feldgeräte über eine einzige Abschlussbaugruppe angeschlossen werden können.

Optische Isolierung

Die Ausgangstreiber sind optisch vom gemeinsamen PM/APM/HPM isoliert. Diese Trennung trägt dazu bei, die Auswirkungen elektrischer Störungen zwischen feldseitigen Stromkreisen und der Steuerungssystemseite zu reduzieren.

Eins-zu-Eins-E/A-Redundanz

Das Modul unterstützt Eins-zu-Eins-E/A-Redundanz für Steuerungssystemkonfigurationen, bei denen kontinuierlicher Betrieb und Austauschflexibilität wichtig sind.

Schutzbeschichtete Konstruktion

Die konform beschichtete Version bietet eine zusätzliche Schutzschicht über der elektronischen Baugruppe und unterstützt den Einsatz in anspruchsvollen Industrieumgebungen, in denen Feuchtigkeit und Kontamination ein Problem darstellen können.

Feldverkabelungsoptionen

Für Feldanschlüsse werden Klemmen vom Kompressionstyp verwendet, wobei für entsprechende FTA-Anordnungen auch Schraubkonfigurationen verfügbar sind. Bei der Auswahl eines Ersatzgeräts sollte die Terminalkonfiguration anhand der vorhandenen Installation bestätigt werden.

Systemintegration

Die Baugruppe ist für den Einsatz mit den angegebenen E/A-Prozessoren MU-PDOY22/MC-PDOY22 und den entsprechenden Honeywell-Steuerungssystemkonfigurationen ausgelegt. Die Bestätigung des Prozessors und der Systemplattform ist daher ein wichtiger Bestandteil der Ersatzidentifizierung.

Anwendungsszenarien

Magnetventile

Digitale Ausgänge können zum Schalten von Magnetventilen in Prozesssteuerungsanwendungen verwendet werden, einschließlich chemischer, petrochemischer, Raffinerie- und anderer automatisierter Produktionssysteme.

Relais und Schütze

Die Ausgänge können Schaltsignale für Relais, Schütze, Motorsteuerkreise und andere Feldgeräte liefern, die eine digitale Ein-/Aus-Steuerung erfordern.

Anzeigen und Signallampen

Digitale Ausgangskanäle können Statusanzeigen, Kontrollleuchten und Alarmmeldegeräte steuern, die zur Kommunikation von Geräten oder Prozessbedingungen verwendet werden.

Hörner und Alarme

Die Baugruppe kann zur digitalen Alarmsignalisierung in industriellen Steuerungssystemen verwendet werden, bei denen eine akustische oder visuelle Benachrichtigung erforderlich ist.

Industrielle Aktuatoren

Digitale Ausgänge können auch andere Ein/Aus-Feldaktoren steuern, die in automatisierten Produktions-, Prozesshandhabungs- und Gerätesteuerungssystemen verwendet werden.

Informationen zum Ersatz und zur Bezugsquelle

Beim Austausch eines vorhandenen Honeywell FTA reicht die Anpassung an den allgemeinen Produkttyp nicht aus. Das Originalmodell, die vollständige Teilenummer, der zugehörige I/O-Prozessor, die Systemplattform, die Terminalkonfiguration und die Umgebungsanforderungen sollten vor der Bestellung überprüft werden.

Für 51204162-175 können Kunden die Originalausrüstungsinformationen zusammen mit der erforderlichen Menge, den Produktzustandsanforderungen und dem Lieferziel angeben. Dadurch kann Yueyang Tongtu den verfügbaren Vorrat prüfen und feststellen, ob die angegebene Komponente den angegebenen Anforderungen entspricht.

Dieser Beschaffungsprozess ist besonders nützlich für ältere DCS-Installationen, abgekündigte Steuerungssystemhardware, Systemwartungsprojekte und Anwendungen, bei denen ein exaktes Ersatzteil erforderlich ist.

Compliance und Schutz

Die Version -175 wird als CE-konforme Variante identifiziert. Die konform beschichtete Konstruktion bietet zusätzlichen Schutz für die elektronische Baugruppe in industriellen Betriebsumgebungen.

Die optische Isolierung zwischen den Ausgangsschaltkreisen und dem gemeinsamen PM/APM/HPM sorgt auch für eine elektrische Trennung zwischen den feldseitigen Ausgangsschaltkreisen und den zugehörigen Steuersystemschaltkreisen. Installation und Verkabelung sollten der geltenden Honeywell-Dokumentation und den elektrischen Anforderungen für die spezifische Steuerungssystemkonfiguration entsprechen.

Häufig gestellte Fragen

Wofür wird MC-TDOY22 verwendet?

Es handelt sich um eine Feldabschlussbaugruppe für digitale Ausgänge, die als feldseitige Schnittstelle zwischen einem kompatiblen Honeywell-E/A-Prozessor und digitalen Feldgeräten dient.

Welcher I/O-Prozessor ist mit diesem FTA kompatibel?

Die angegebenen E/A-Prozessoren sind MU-PDOY22 und MC-PDOY22. Bei der Bestätigung der Systemkompatibilität sollten Prozessor und FTA gemeinsam überprüft werden.

Ist es mit TDC 3000 und Experion PKS C300 kompatibel?

Die Baugruppe wird mit Honeywell TDC 3000 / TPS Process Manager-E/A-Konfigurationen und Experion PKS Series C (C300)-Systemen verwendet, wenn sie mit dem entsprechenden E/A-Prozessor und der entsprechenden Systemkonfiguration gekoppelt sind.

Wie viele Ausgabekanäle stehen zur Verfügung?

Die Baugruppe bietet 32 ​​isolierte digitale Ausgangskanäle. Jeder Kanal unterstützt Lasten bis zu 500 mA bei 24 V DC innerhalb des angegebenen Lastspannungsbereichs von 15–30 V DC.

Welche Informationen sollte ich bei der Bestellung eines Ersatzes angeben?

Geben Sie die vollständige Teilenummer, die erforderliche Menge, die Anforderungen an den Produktzustand, Informationen zum vorhandenen System oder E/A-Prozessor sowie das Lieferziel an. Auch ein Foto des Original-Moduletiketts kann bei der Produktidentifizierung hilfreich sein.

Warum Quelle von Yueyang Tongtu?

Über 20 Jahre Erfahrung

Erfahrung in der Beschaffung von Industrieautomatisierungsprodukten und der internationalen Lieferung.

Mehrmarkeninventar

Abdeckung von Honeywell und anderen großen Marken der industriellen Automatisierung.

Unterstützung bei der Modellidentifizierung

Unterstützung bei der Überprüfung von Modellnummern, Teilenummern, Systeminformationen und Ersatzanforderungen.

Ersatzteile für die Automatisierung

Beschaffungsunterstützung für aktuelle, abgekündigte und schwer zu findende DCS- und SPS-Komponenten.

Internationale Lieferung

Liefervereinbarungen können je nach Menge, Zielort und Projektanforderungen koordiniert werden.

Fordern Sie ein Angebot an

Für Honeywell MC-TDOY22 51204162-175 senden Sie uns die erforderliche Menge, Produktzustandsanforderungen, Lieferziel und verfügbare System- oder I/O-Prozessorinformationen. Yueyang Tongtu kann die Produktverfügbarkeit prüfen und basierend auf den bestätigten Anforderungen Beschaffungs- und Lieferinformationen bereitstellen.
