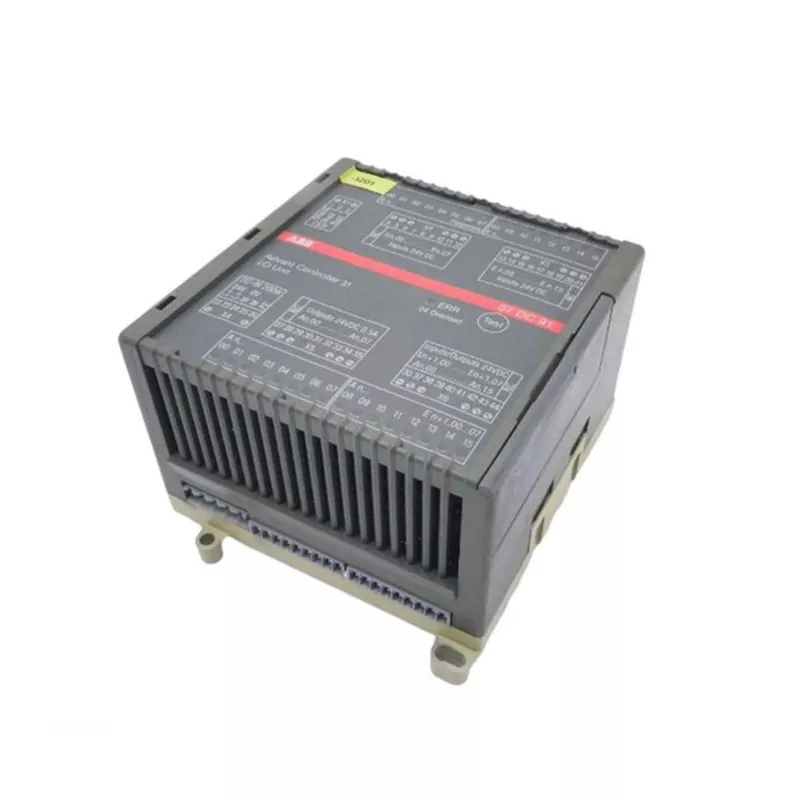

In einer kontinuierlichen Prozessanlage steuert eine einzige ABB-SPS die gesamte Produktionslinie. Es liest Hunderte von Sensoren, führt komplexe Steuerlogiken aus und steuert Dutzende Aktoren. Die SPS ist mit einem Netzwerk aus dezentralen E/A-Modulen, Antrieben und einem HMI verbunden. Wenn dieses Netzwerk ausfällt, verliert die SPS die Sichtbarkeit und Kontrolle über den Prozess. Die Linie stoppt. Für einen Beschaffungsingenieur oder Werksleiter geht es nicht um die Frage, ob das Netzwerk ausfallen wird; es ist eine Frage des wann. Kabel werden beschädigt, Schalter fallen aus und Stecker lösen sich. Netzwerkredundanz ist die technische Strategie, die verhindert, dass diese Fehler zu Ausfallzeiten führen. Es bietet einen zweiten, unabhängigen Pfad für die Datenübertragung. Wenn ein Pfad ausfällt, übernimmt automatisch der andere und derABB PLCläuft ohne Unterbrechung weiter.
Der Zweck dieses Leitfadens besteht darin, Beschaffungsingenieuren, Systemintegratoren und Anlagenmanagern zu helfen, zu verstehen, wie Netzwerkredundanz Ausfallzeiten von ABB-SPS verhindert und wie sie die richtige Redundanzlösung für ihre Anwendung spezifizieren können. Wir behandeln die verschiedenen Arten von Netzwerkredundanz, die Protokolle, die sie ermöglichen, die wichtigsten Spezifikationen, nach denen gesucht werden muss, und die Kriterien für die Bewertung eines Lieferanten. Wir stellen außerdem detaillierte Produktspezifikationen aus unserem Werk bei Yueyang Tongtu E-commerce Co., Ltd. zur Verfügung. Ganz gleich, ob Sie ein neues ABB-SPS-System entwerfen oder ein bestehendes aufrüsten, dieser Leitfaden vermittelt Ihnen die technische Grundlage, die Sie für eine sichere Kaufentscheidung benötigen.
Unter Netzwerkredundanz versteht man die Praxis, ein Netzwerk mit mehreren Pfaden für die Datenübertragung zwischen Geräten zu entwerfen. Wenn ein Pfad ausfällt, werden die Daten automatisch über einen alternativen Pfad umgeleitet. Bei einem ABB-SPS-System kann Redundanz auf mehreren Ebenen angewendet werden: der Netzwerkinfrastruktur (Kabel, Switches), der SPS selbst (redundante CPU), der Stromversorgung und den E/A. Ziel ist es, Single Points of Failure zu eliminieren. Ein Single Point of Failure ist jede Komponente, deren Ausfall zum Stillstand des gesamten Systems führt. In einem nicht redundanten Netzwerk kann ein einzelner Kabelbruch oder ein ausgefallener Switch zum Ausfall des gesamten ABB-SPS-Systems führen. In einem redundanten Netzwerk wird der Ausfall einer Komponente erkannt und das System läuft über den Backup-Pfad weiter. Die folgende Tabelle fasst die Redundanzstufen und ihre Auswirkungen auf die Vermeidung von Ausfallzeiten zusammen.
| Redundanzstufe | Was dupliziert wird | Fehler behoben | Auswirkungen auf die Ausfallzeit der ABB-SPS |
| Medienredundanz | Kabel und Schalter | Kabelbruch, Schalterfehler | Verhindert Netzwerkverlust |
| SPS-Redundanz | CPU und Netzteil | CPU-Fehler, Stromausfall | Verhindert Controllerverlust |
| E/A-Redundanz | I/O-Module und Verkabelung | Modulfehler, Verkabelungsfehler | Verhindert E/A-Verluste |
| Stromredundanz | Netzteile und Einspeisungen | Ausfall der Stromversorgung | Verhindert Leistungsverlust |
BeiYueyang Tongtu E-Commerce Co., Ltd.Unser Werk liefert ABB-SPS-Systeme und die Netzwerkkomponenten, die Redundanz unterstützen. Wir verstehen, dass Redundanz kein Luxus ist; es ist eine Voraussetzung für kritische Anwendungen. Unser technisches Team kann Ihnen beim Entwurf einer redundanten Netzwerkarchitektur helfen, die Ihren Verfügbarkeitsanforderungen und Ihrem Budget entspricht.
Zur Bereitstellung von Redundanz für ABB-SPS-Systeme können mehrere Netzwerktopologien verwendet werden. Die Wahl der Topologie hängt von der Größe des Netzwerks, der erforderlichen Wiederherstellungszeit und den Kosten ab. Die gebräuchlichsten redundanten Topologien sind die Ringtopologie, die Dual-Star-Topologie und die Mesh-Topologie. Bei einer Ringtopologie sind die Geräte in einem geschlossenen Regelkreis verbunden. Sollte ein Kabel im Ring kaputt sein, können die Daten trotzdem alle Geräte erreichen, indem sie umgekehrt im Ring wandern. Die Ringtopologie ist einfach und kostengünstig. In einer Dual-Star-Topologie ist jedes Gerät mit zwei separaten Switches verbunden. Wenn ein Switch ausfällt, kann das Gerät weiterhin über den anderen Switch kommunizieren. Die Dual-Star-Topologie sorgt für eine schnellere Wiederherstellung und höhere Verfügbarkeit. In einer Mesh-Topologie ist jedes Gerät mit mehreren anderen Geräten verbunden. Dies bietet den höchsten Grad an Redundanz, ist aber auch am komplexesten und teuersten. Die folgende Tabelle vergleicht diese Topologien.
| Topologie | Redundanzstufe | Erholungszeit | Kosten | Typische Anwendung |
| Ring | Medienredundanz | 200 ms – 500 ms | Niedrig | Kleine bis mittlere Netzwerke |
| Dual-Star | Switch- und Medienredundanz | < 100 ms | Medium | Mittlere bis große Netzwerke |
| Netz | Vollständige Pfadredundanz | < 50 ms | Hoch | Kritische, große Netzwerke |
In unserem Werk liefern wir die Komponenten für alle diese Topologien, darunter Managed Switches, redundante Netzteile und Medienkonverter. Wir arbeiten mit unseren Kunden zusammen, um die Topologie auszuwählen, die ihren Verfügbarkeitsanforderungen und ihrem Budget am besten entspricht. Unser Engineering-Team bietet Unterstützung beim Netzwerkdesign und bei der Konfiguration.
Die Redundanz in einem ABB-SPS-Netzwerk wird durch spezifische Protokolle ermöglicht, die die Erkennung von Fehlern und die Umleitung von Daten verwalten. Die gebräuchlichsten Protokolle sind RSTP (Rapid Spanning Tree Protocol), MRP (Media Redundancy Protocol) und PRP (Parallel Redundancy Protocol). RSTP ist ein Standard-Ethernet-Protokoll, das Schleifen verhindert und eine schnelle Wiederherstellung nach Verbindungsausfällen ermöglicht. MRP ist ein Protokoll, das speziell für Ringtopologien entwickelt wurde. Es bietet Wiederherstellungszeiten von 200–500 ms. PRP ist ein Protokoll, das doppelte Daten über zwei unabhängige Netzwerke sendet. Es bietet nahtlose Redundanz ohne Wiederherstellungszeit. Die Wahl des Protokolls hängt von der erforderlichen Wiederherstellungszeit und der Topologie ab. Die folgende Tabelle fasst diese Protokolle zusammen.
| Protokoll | Standard | Erholungszeit | Topologie | Typische Anwendung |
| RSTP | IEEE 802.1w | < 1 Sekunde | Beliebig | Allgemeine Industrienetzwerke |
| MRP | IEC 62439-2 | 200 - 500 ms | Ring | ABB PLC-Ringnetzwerke |
| PRP | IEC 62439-3 | Null (nahtlos) | Doppelstern | Kritische Hochverfügbarkeitsanwendungen |
Bei Yueyang Tongtu E-Commerce Co., Ltd. liefern wir ABB-SPS-Systeme und Netzwerkkomponenten, die RSTP, MRP und PRP unterstützen. Unser technisches Team kann Ihnen bei der Auswahl des richtigen Protokolls für Ihre Anwendung helfen und das Netzwerk für optimale Leistung konfigurieren. Darüber hinaus bieten wir Schulungen und Support an, um Ihr Team bei der Aufrechterhaltung des redundanten Netzwerks zu unterstützen.
Beim Kauf von Netzwerkredundanzkomponenten für ein ABB-SPS-System sollten Käufer mehrere wichtige Spezifikationen berücksichtigen. Dazu gehören die Wiederherstellungszeit, die Anzahl der Ports, die verwalteten Funktionen, der Betriebstemperaturbereich und die Zertifizierungen. Die Wiederherstellungszeit ist die wichtigste Spezifikation für Redundanz. Es bestimmt, wie schnell sich das Netzwerk nach einem Ausfall erholt. Für kritische Anwendungen wird eine Wiederherstellungszeit von weniger als 100 ms empfohlen. Die Anzahl der Ports bestimmt, wie viele Geräte angeschlossen werden können. Die verwalteten Funktionen wie VLAN-Unterstützung, SNMP-Überwachung und Portspiegelung bestimmen den Grad der Kontrolle und Sichtbarkeit. Der Betriebstemperaturbereich bestimmt, ob der Schalter in rauen Umgebungen eingesetzt werden kann. Die Zertifizierungen wie UL, CE und IEC 61850 bestimmen, ob der Switch den Industriestandards entspricht. Die folgende Tabelle fasst diese Spezifikationen zusammen.
| Spezifikation | Typischer Bereich | Bedeutung für ABB PLC Redundancy |
| Erholungszeit | < 50 ms bis < 1 s | Bestimmt die Vermeidung von Ausfallzeiten |
| Anzahl der Ports | 8 - 24 | Bestimmt die Gerätekonnektivität |
| Verwaltete Funktionen | VLAN, SNMP, QoS, Portspiegelung | Ermöglicht Netzwerksteuerung und -überwachung |
| Betriebstemperatur | -40°C bis +75°C | Bestimmt die Eignung für raue Umgebungen |
| Zertifizierungen | UL, CE, IEC 61850 | Stellt die Einhaltung von Standards sicher |
| Stromversorgung | Redundant, 24 VDC | Verhindert strombedingte Ausfälle |
In unserem Werk liefern wir Netzwerk-Switches und Komponenten, die diese Spezifikationen erfüllen. Wir können Ihnen bei der Auswahl des richtigen Switches für Ihr ABB-SPS-Netzwerk helfen und Unterstützung bei der Konfiguration bieten. Unser Ziel ist es, unseren Kunden eine vollständige und zuverlässige Redundanzlösung anzubieten.
Die Bewertung eines Anbieters von Netzwerkredundanzlösungen für ABB-SPS-Systeme ist ebenso wichtig wie die Bewertung des Produkts selbst. Das technische Wissen, die Produktpalette und die Supportmöglichkeiten des Anbieters bestimmen, ob Sie eine funktionierende Lösung erhalten und ob Sie den Support erhalten, den Sie benötigen. Die wichtigsten Kriterien für die Bewertung eines Lieferanten sind technisches Know-how, Produktpalette, Konfigurationsunterstützung, Liefertreue und After-Sales-Support. Zu den technischen Fachkenntnissen gehören Kenntnisse über ABB-SPS-Systeme und Netzwerkprotokolle. Die Produktpalette umfasst die Verfügbarkeit von Schaltern, Kabeln und Zubehör. Die Konfigurationsunterstützung umfasst die Möglichkeit, das redundante Netzwerk zu entwerfen und zu konfigurieren. Zur Lieferleistung gehört die Fähigkeit, Lieferzeiten einzuhalten. Der After-Sales-Support umfasst die Verfügbarkeit von technischem Support und Ersatzteilen. Die folgende Tabelle fasst diese Kriterien zusammen.
| Bewertungskriterium | Worauf Sie achten sollten | Warum es wichtig ist |
| Technische Expertise | Kenntnisse der ABB-SPS und Netzwerkprotokolle | Stellt das korrekte Lösungsdesign sicher |
| Produktpalette | Schalter, Kabel, Zubehör | Bietet eine Komplettlösung |
| Konfigurationsunterstützung | Netzwerkdesign- und Konfigurationsdienste | Stellt sicher, dass die Redundanz wie vorgesehen funktioniert |
| Lieferleistung | Aufzeichnung der pünktlichen Lieferung | Hält Ihr Projekt im Zeitplan |
| Kundendienst | Technischer Support, Ersatzteile | Gewährleistet langfristige Zuverlässigkeit |
Bei Yueyang Tongtu E-commerce Co., Ltd. verfügen wir über das technische Fachwissen, die Produktpalette und die Supportmöglichkeiten, um Ihr Partner für ABB PLC-Netzwerkredundanz zu sein. Unser Werk liefert ein breites Sortiment an verwalteten Switches, Kabeln und Zubehör. Unser technisches Team kann Ihr redundantes Netzwerk entwerfen und konfigurieren. Und unser After-Sales-Support stellt sicher, dass Sie die Hilfe erhalten, die Sie brauchen, wenn Sie sie brauchen. Wir laden Sie ein, uns anhand dieser Kriterien zu bewerten.
Die folgende Tabelle enthält die wichtigsten Produktparameter für die Netzwerkredundanzkomponenten, die wir für ABB-SPS-Systeme liefern. Diese Komponenten sind für industrielle Umgebungen konzipiert und mit ABB-SPS-Plattformen kompatibel. Unser Werk kann auch kundenspezifische Konfigurationen bereitstellen, um spezifische Projektanforderungen zu erfüllen.
| Parameter | Spezifikationsbereich | Notizen |
| Schaltertyp | Verwaltet, Schicht 2 / Schicht 3 | Für Redundanz und VLAN |
| Anzahl der Ports | 8, 16, 24 | Kupfer- und Glasfaseroptionen |
| Redundanzprotokolle | RSTP, MRP, PRP | Basierend auf der Topologie ausgewählt |
| Erholungszeit | < 50 ms bis < 1 s | Hängt vom Protokoll und der Topologie ab |
| Betriebstemperatur | -40°C bis +75°C | Industriequalität |
| Stromversorgung | 24 VDC, redundant | Für Stromredundanz |
| Zertifizierungen | UL, CE, IEC 61850 | Einhaltung von Standards |
| Montage | DIN-Schiene | Standardmäßige Industriemontage |
In unserem Werk liefern wir Netzwerkredundanzkomponenten, die diese und weitere Spezifikationen erfüllen. Wir können die Konfiguration an Ihr spezifisches ABB-SPS-Netzwerk anpassen. Unser Engineering-Team kann Sie beim Auswahlprozess unterstützen und detaillierte technische Daten für Ihr Projekt bereitstellen.
Frage 1: Was ist der Unterschied zwischen RSTP und MRP für ABB-SPS-Netzwerke?
Antwort: RSTP (Rapid Spanning Tree Protocol) ist ein universelles Ethernet-Protokoll, das eine schnelle Wiederherstellung nach Verbindungsausfällen in jeder Topologie ermöglicht. MRP (Media Redundancy Protocol) ist ein speziell für Ringtopologien entwickeltes Protokoll mit Wiederherstellungszeiten von 200–500 ms. MRP wird häufig in ABB-SPS-Netzwerken verwendet, da es für Ringkonfigurationen optimiert ist. Die Wahl hängt von Ihrer Netzwerktopologie und den Anforderungen an die Wiederherstellungszeit ab.
Frage 2: Wie viel kostet Netzwerkredundanz für ein ABB-SPS-System?
Antwort: Die Kosten für Netzwerkredundanz hängen von der Topologie, der Anzahl der Geräte und dem erforderlichen Redundanzniveau ab. Eine einfache Ringtopologie mit MRP kann die Kosten der Netzwerkinfrastruktur um 15–25 % erhöhen. Eine Dual-Star-Topologie mit PRP kann 30–50 % hinzufügen. Allerdings sind die Kosten einer Redundanz im Vergleich zu den Kosten eines einzelnen Ausfallereignisses oft gering. Unser Werk kann ein Angebot basierend auf Ihren spezifischen Anforderungen erstellen.
Frage 3: Kann ich einem bestehenden ABB-SPS-Netzwerk Redundanz hinzufügen?
Antwort: Ja, in vielen Fällen können Sie einem bestehenden ABB-SPS-Netzwerk Redundanz hinzufügen. Dies kann das Hinzufügen eines zweiten Switches, die Neukonfiguration des Netzwerks zu einer Ringtopologie oder das Upgrade auf verwaltete Switches umfassen, die Redundanzprotokolle unterstützen. Die Machbarkeit hängt von der vorhandenen Netzwerkarchitektur und dem ABB-SPS-Modell ab. Unser Engineering-Team kann Ihr Netzwerk bewerten und den besten Ansatz empfehlen.
Frage 4: Was ist der Unterschied zwischen Medienredundanz und SPS-Redundanz?
Antwort: Medienredundanz schützt die Netzwerkinfrastruktur (Kabel und Switches) vor Ausfällen. SPS-Redundanz schützt die Steuerung (CPU und Stromversorgung) vor Ausfällen. Durch Medienredundanz wird sichergestellt, dass die ABB-SPS auch bei einem Kabel- oder Switch-Ausfall weiterhin mit Remote-Geräten kommunizieren kann. SPS-Redundanz stellt sicher, dass das Steuerungsprogramm auch dann weiter ausgeführt wird, wenn die primäre CPU ausfällt. Beides ist wichtig für die Maximierung der Verfügbarkeit.
Frage 5: Wie teste ich ein redundantes Netzwerk, um sicherzustellen, dass es funktioniert?
Antwort: Um ein redundantes Netzwerk zu testen, sollten Sie einen Ausfall simulieren, indem Sie einen der redundanten Pfade trennen (z. B. ein Kabel abziehen oder einen Switch ausschalten) und überprüfen, ob das Netzwerk weiterhin ohne Unterbrechung funktioniert. Sie sollten auch überprüfen, ob die Wiederherstellungszeit Ihren Anforderungen entspricht. Um sicherzustellen, dass die Redundanz weiterhin funktionsfähig bleibt, werden regelmäßige Tests und Überwachungen empfohlen. Unser Werk kann Sie bei der Prüfung und Inbetriebnahme unterstützen.
Netzwerkredundanz ist eine entscheidende Strategie zur Vermeidung von Ausfallzeiten der ABB-SPS. Durch die Bereitstellung mehrerer Pfade für die Datenübertragung eliminiert die Redundanz einzelne Fehlerquellen und stellt sicher, dass das Steuerungssystem auch dann weiter funktioniert, wenn eine Komponente ausfällt. Die Wahl der Topologie und des Protokolls bestimmt den Grad der Redundanz und die Wiederherstellungszeit. Unser Werk bei Yueyang Tongtu E-commerce Co., Ltd. verfügt über das Fachwissen und die Produktpalette, um Sie bei der Entwicklung und Implementierung eines redundanten Netzwerks für Ihr ABB-SPS-System zu unterstützen. Wir liefern verwaltete Switches, Kabel und Zubehör, die RSTP, MRP und PRP unterstützen. Unser technisches Team kann Sie beim Netzwerkdesign, der Konfiguration und beim Testen unterstützen. Unser Ziel ist es, unseren Kunden zu einem Höchstmaß an Verfügbarkeit und Zuverlässigkeit zu verhelfen.
Ganz gleich, ob Sie ein neues ABB-SPS-System bauen oder ein bestehendes aufrüsten, wir laden Sie ein, mit uns Kontakt aufzunehmen, um Ihre Redundanzanforderungen zu besprechen. Wir bieten Unterstützung bei der Produktauswahl, technische Dokumentation und Kundendienst. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für die industrielle Automatisierung auf der ganzen Welt gemacht.
Kontaktieren Sie Yueyang Tongtu E-Commerce Co., Ltd. noch heuteum Ihre ABB-SPS-Netzwerkredundanzanforderungen zu besprechen und herauszufinden, wie unsere Lösungen Ausfallzeiten verhindern können.
