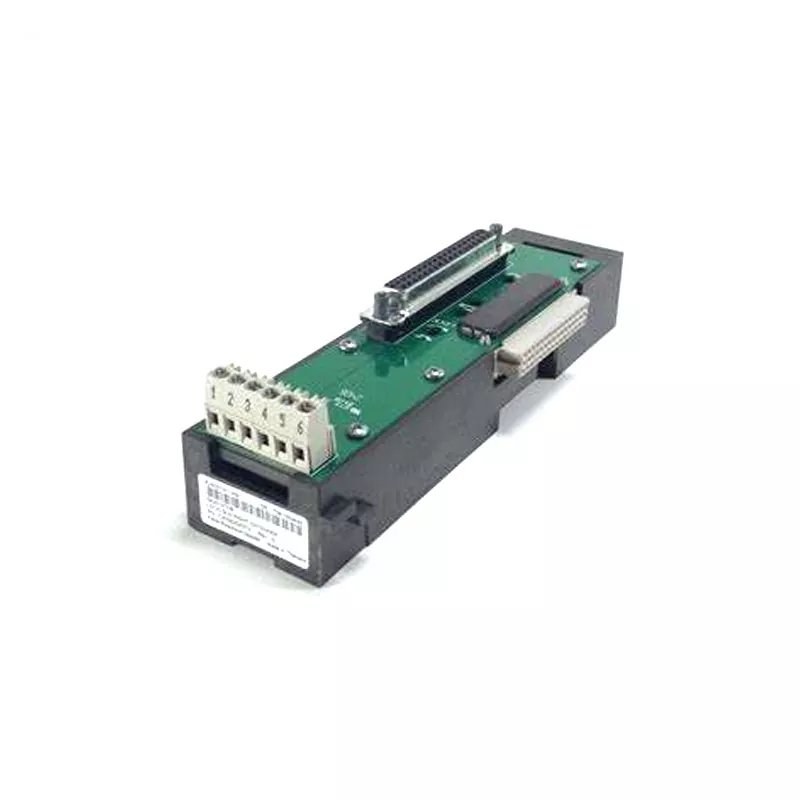

Emerson KJ4010X1-BG1 12P0830X062

Der von Yueyang Tongtu gelieferte Emerson KJ4010X1-BG1 12P0830X062 gehört zum E/A-Subsystem der DeltaV M-Serie und fungiert als Trägermodul. Es führt keine Signalumwandlung oder Logikverarbeitung durch; Seine Aufgabe besteht darin, die elektrische und mechanische Verbindung des LocalBus aufrechtzuerhalten und sowohl Daten als auch Strom vom linken Träger zum rechten Träger zu übertragen.

Dieses Modul wird normalerweise benötigt, wenn in einem vorhandenen DeltaV-Rack keine E/A-Steckplätze mehr vorhanden sind und zusätzliche Träger erforderlich sind, um mehr E/A-Module unterzubringen. Durch die Installation des Emerson KJ4010X1-BG1 12P0830X062 im entsprechenden Steckplatz wird der LocalBus auf das neue Subrack erweitert, sodass die zusätzlichen E/A-Module von demselben Controller verwaltet werden können.

Produktmerkmale

Kapazitätserweiterung ohne Controller-Austausch

Wenn Sie dieses Modul zum Hinzufügen von E/A-Kapazität verwenden, bleibt der DeltaV-Controller unverändert und die Systemkonfiguration erfordert keinen vollständigen Download.

Zertifizierung für explosionsgefährdete Bereiche

Das Modul verfügt über die Zertifizierungen ATEX Zone 2, IECEx, FM Class I Division 2, CSA und UKEX. Es kann direkt an Industriestandorten mit brennbaren Gasen oder Staub installiert werden, beispielsweise in Raffinerien, Chemiefabriken und Erdgasverarbeitungsanlagen.

Großer Temperaturbereich

Der Betriebstemperaturbereich beträgt –40 °C bis +70 °C und eignet sich daher für Außenschränke, nicht klimatisierte Räume und extreme Klimabedingungen.

Werkzeuglose Installation

Das Modul verwendet ein Snap-in-Design. Es kann ohne Spezialwerkzeug in die Führungsschlitze der Rückwandplatine eingeführt werden, bis die Verriegelung einrastet.

Mechanische Robustheit

Das Modul erfüllt die Anforderungen der Klasse G3 nach ISA-S71.04-1985 für die Beständigkeit gegen Luftschadstoffe und hält Stößen von 10 g (Halbsinus, 11 ms) und Vibrationen von 1 mm Spitze-zu-Spitze stand.

Installationsanweisungen

Vor dem Installieren oder Entfernen des Emerson KJ4010X1-BG1 12P0830X062 muss die Stromversorgung des DeltaV-Racks ausgeschaltet werden. Das Modul darf nicht unter Spannung gesteckt oder gezogen werden.

Installationsschritte:

1. Stellen Sie sicher, dass das System ausgeschaltet ist und der Bereich sicher ist.

2. Richten Sie das Modul an den Führungsschlitzen der Rückwandplatine aus und schieben Sie es horizontal hinein.

3. Führen Sie es ein, bis der Verriegelungsmechanismus einrastet, und stellen Sie sicher, dass das Modul bündig mit benachbarten Trägern abschließt und sicher sitzt.

Nach der Installation ist keine Kalibrierung oder Parameterkonfiguration erforderlich, da das Modul keine einstellbaren Komponenten oder vom Benutzer zu wartenden Teile enthält.

Zwei wichtige Punkte, die Sie beachten sollten:

1. Das Entfernen eines Trägermoduls, während das System mit Strom versorgt wird, unterbricht die LocalBus-Kontinuität, was dazu führt, dass alle nachgeschalteten Träger die Kommunikation mit dem Controller verlieren.

2. Für LocalBus-Kabel, die zwischen Gehäusen in explosionsgefährdeten Bereichen verlaufen, muss ein Leitungsschutz gemäß NEC- oder IEC-Anforderungen angewendet werden.

Auswahlhilfe

Vor der Bestellung des Emerson KJ4010X1-BG1 12P0830X062 sollten die folgenden Punkte überprüft werden:

Expansionsrichtung

Bei diesem Modell handelt es sich um einen rechten Extender. Wenn das Rack-Layout eine Busverlängerung nach links erfordert, ist ein anderes Modell erforderlich. Überprüfen Sie die Zeichnung der Rackanordnung, bevor Sie eine Bestellung aufgeben.

Gesamtlänge der Daisy-Chain

Addieren Sie die Breiten aller vorhandenen und vorgeschlagenen Träger, um sicherzustellen, dass die Gesamtlänge 6,5 Meter nicht überschreitet. Wenn die Gesamtmenge diesen Grenzwert überschreitet, sollten Sie erwägen, das System zu partitionieren oder einen weiteren Controller hinzuzufügen, anstatt weiterhin Extender zu verketten.

Klassifizierung des Gefahrenbereichs

Bestätigen Sie, dass die Gefahrenbereichsklassifizierung des Standorts mit den Zertifizierungen des Moduls übereinstimmt. Dieses Modul ist für Zone 2 und Class I Division 2 geeignet. Es ist nicht für Zone 0 oder Zone 1 zugelassen.

Strombudget

Der LocalBus liefert 12,6 VDC bei maximal 8A. Jeder zusätzliche Träger und seine I/O-Module erhöhen den Stromverbrauch. Berechnen Sie vor der Erweiterung die aktuelle Belastung, um eine ausreichende Leistungsreserve sicherzustellen.

Produktverfügbarkeit

Dieses Modell wird nicht mehr hergestellt. Prüfen Sie bei neuen Projekten, ob überschüssige Lagerbestände für den langfristigen Wartungsbedarf ausreichen. Für bestehende Systemerweiterungen oder Ersatzteilbeschaffung sind Lagerkanäle in der Regel ausreichend.

Technische Spezifikationen

Anwendungsbranchen

Der Emerson KJ4010X1-BG1 12P0830X062 wird in Branchen eingesetzt, die Prozessautomatisierung und Systemerweiterungsfähigkeit erfordern:

Öl und Gas: Raffinerien, Erdgasverarbeitung, katalytische Crackanlagen

Chemie und Petrochemie: Prozesskreisläufe zur Temperatur-, Druck- und Durchflussregelung

Stromerzeugung: Wärmekraftwerke, Gasturbinenanlagen, I/O-Erweiterung von Hilfssystemen

Wasser- und Abwasseraufbereitung: Prozesssteuerung und -verriegelung für kommunale und industrielle Anlagen

Fertigung und Metalle: Stahlwerke, Bergbau und allgemeine Fertigung mit verteilten E/A-Anforderungen

FAQ

F: Wird dieses Modell noch produziert?

A: Nein. Emerson hat es am 31. Dezember 2018 eingestellt. Der aktuelle Vorrat stammt aus Fabriküberschüssen oder geprüften Gebrauchtbeständen.

F: Was ist der Unterschied zwischen einem linken Extender und einem rechten Extender?

A: Der rechte Extender (KJ4010X1-BG1) leitet den LocalBus vom aktuellen Träger an den nächsten Träger rechts weiter. Der linke Extender gibt es nach links weiter. Sie haben unterschiedliche physische Anschlussausrichtungen und können nicht austauschbar verwendet werden. Bestätigen Sie die Richtung vor der Bestellung.

F: Muss das Modul nach der Installation kalibriert oder konfiguriert werden?

A: Nein. Es handelt sich um einen passiven Hardware-Extender ohne einstellbare Komponenten, daher ist keine Kalibrierung oder Software-Einrichtung erforderlich.

F: Kann das Modul im laufenden System eingesetzt oder entfernt werden?

A: Nein. Das System muss vor dem Einsetzen oder Entfernen vollständig ausgeschaltet sein. Hot-Swapping unterbricht den LocalBus und kann zu Kommunikationsfehlern führen.

F: Was passiert, wenn die Daisy-Chain-Länge 6,5 Meter überschreitet?

A: Über 6,5 Meter hinaus können Signalintegrität und Timing nicht garantiert werden, was zu Kommunikationsfehlern oder Modulausfällen führen kann. Diese Grenze ist auf die elektrische Antriebsfähigkeit des Busses zurückzuführen und kann nicht durch das Hinzufügen weiterer Extender überwunden werden.
