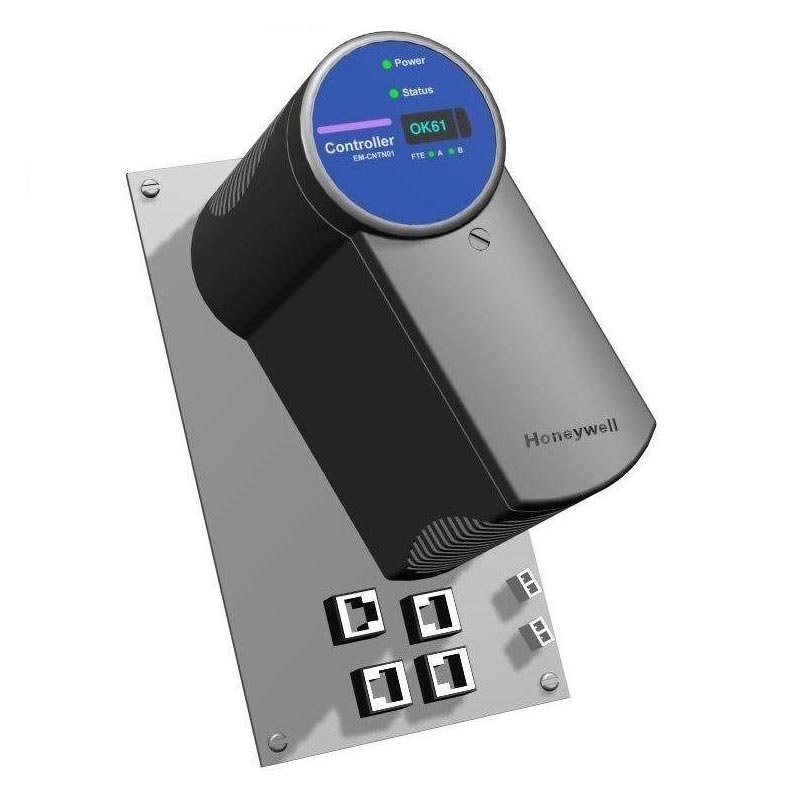

Honeywell CC-PDOB01

Innerhalb der Honeywell Experion PKS-Architektur dienen die E/A-Module der C-Serie als Schnittstelle zwischen dem Steuerungsnetzwerk und der Feldinstrumentierung. Der von Yueyang Tongtu bereitgestellte Honeywell CC-PDOB01 verarbeitet speziell digitale Ausgänge und wandelt binäre Befehlssignale von der Steuerung in 24-V-DC-Schaltausgänge um, die Feldgeräte ansteuern.

Produktdetails

Das Honeywell CC-PDOB01 ist ein digitales 24-V-DC-Ausgangsmodul mit 16 diskreten Ausgangskanälen. Es ist für das E/A-System der C-Serie in Experion PKS konzipiert, wird direkt in das E/A-Rack der C-Serie montiert und kommuniziert über den E/A-Bus mit dem C300-Controller.

1. Kernfunktion: Wandelt vom Controller generierte digitale Befehle (0/1-Logik) in physikalische 24-V-DC-Schaltsignale um. Jeder Kanal kann Geräte mit einem Dauernennstrom von 2 A und einer Spitzenstromkapazität von 4 A für kurze Zeiträume ansteuern.

2. Unterstützte Ausgangstypen: Das Modul bietet stromgebende Ausgänge (Schalten der Last auf die positive Versorgung), was die Standardkonfiguration für Experion PKS C-Serie-E/A darstellt. Ausgangskanäle sind hinsichtlich ihres Ein-/Aus-Zustands beim Start oder Ausfall des Controllers individuell konfigurierbar und stellen so einen definierten Fallback-Zustand für angeschlossene Geräte sicher.

3. Stromversorgung: Das Modul benötigt zwei separate Stromquellen. Durch diese Trennung wird sichergestellt, dass sich ein Fehler auf der Feldseite nicht auf die Systemlogikleistung auswirkt und umgekehrt.

Systemstrom: Wird über die Rückwandplatine vom Netzteil der C-Serie (24 V DC) bereitgestellt.

Feldstrom: Externe 24-V-Gleichstromversorgung zum Antrieb der Ausgangslasten

4. Schutzfunktionen: Jeder Ausgangskanal ist gegen Kurzschlüsse und Überlastung geschützt. Eine elektronische Strombegrenzung begrenzt den Ausgangsstrom auf ein sicheres Maß und das Modul schaltet den betroffenen Kanal automatisch ab, wenn der Fehler weiterhin besteht. Ein Reset-Mechanismus stellt den normalen Betrieb wieder her, sobald der Fehler behoben ist.

Produkt-Highlights

1. 16 unabhängig konfigurierbare Ausgangskanäle

Jeder der 16 Kanäle kann individuell hinsichtlich Ausgangspolarität, Fail-Safe-Status und Fehlerreaktion konfiguriert werden. Diese Flexibilität ermöglicht es dem Honeywell CC-PDOB01 , gemischte Lasten innerhalb eines einzelnen Moduls zu bewältigen und einige Kanäle kleine Relais anzutreiben, andere Ventile mit höheren Anforderungen an den Einschaltstrom.

2. Elektronischer Kurzschlussschutz

Jeder Ausgangskanal verfügt über eine Strombegrenzungsschaltung, die das Modul und die Feldverkabelung vor Kurzschlussfehlern schützt. Tritt ein Kurzschluss auf, begrenzt der Kanal den Strom auf einen sicheren Wert und verhindert so Schäden an der Ausgangsstufe. Die Schutzschaltung wird automatisch zurückgesetzt, sobald der Fehler behoben ist und ein neuer Schaltbefehl empfangen wird.

3. Umfassende Diagnoseabdeckung

Das Modul überwacht kontinuierlich seinen eigenen Zustand und den Status jedes Ausgangskanals.

Alle Diagnoseinformationen sind über die Experion PKS-Konfigurationssoftware verfügbar und können für vorbeugende Wartung, Fehlerprotokollierung und Alarmgenerierung verwendet werden.

4. Hochzuverlässiges Design

Der Honeywell CC-PDOB01 ist für den Betrieb in rauen Industrieumgebungen ausgelegt, mit einem Temperaturbereich von -40 °C bis +70 °C und Beständigkeit gegen Vibrationen, Feuchtigkeit und Luftschadstoffe.

5. Schnelle Reaktion

Das Modul aktualisiert die Ausgangszustände innerhalb von 20 Millisekunden nach Erhalt eines Befehls vom Controller. Diese schnelle Reaktion ist für Verriegelungs- und Sicherheitsfunktionen von entscheidender Bedeutung, bei denen eine präzise Zeitsteuerung erforderlich ist.

6. Starke Lastfahrfähigkeit

Jeder Kanal kann Lasten mit einem Dauerstrom von bis zu 2 A treiben, mit einem Spitzenstrom von 4 A für bis zu 10 ms. Diese Kapazität reicht für die meisten Standardsteuerungsanwendungen aus, einschließlich Magnetventilen, Alarmanzeigen, Schützen und Pilotrelais.

Diagnose- und Schutzfunktionen

Der CC-PDOB01 von Honeywell bietet mehrere Schutzebenen und Diagnosefunktionen. Alle Diagnose- und Statusinformationen sind auch über die Experion PKS-Konfigurationssoftware zugänglich. Dies ermöglicht eine Fernüberwachung und Integration in die Alarm- und Protokollierungssysteme der Anlage und unterstützt sowohl die vorausschauende Wartung als auch die schnelle Fehlerlokalisierung.

Schutzfunktionen

Überlastschutz: Begrenzt den Strom, um Schäden an den Ausgangsstufen zu verhindern

Kurzschlussschutz: Erkennt und begrenzt den Strom, wenn Ausgänge gegen Masse oder Versorgung kurzgeschlossen sind

Verpolungsschutz: Verhindert Schäden bei vertauschten Feldstromanschlüssen

Wärmeschutz: Reduziert die Ausgangsleistung, wenn die Innentemperatur sichere Grenzwerte überschreitet

Diagnosefunktionen

Erkennung offener Stromkreise: Erkennt defekte Feldverkabelungen oder nicht angeschlossene Lasten

Kurzschlusserkennung: Identifiziert Verdrahtungsfehler zwischen Ausgang und Erde oder Versorgung

Erkennung von Stromausfall vor Ort: Alarmiert, wenn die externe 24-V-Versorgung unterbrochen wird

Kanalstatusüberwachung: Zeigt an, ob jeder Ausgang ein- oder ausgeschaltet ist oder sich in einem Fehlerzustand befindet

Überwachung des Modulzustands: Meldet Prozessorstatus, Kommunikationsintegrität und interne Schaltkreiszustände

Visuelle Indikatoren

LEDs auf der Frontplatte liefern sofortige Statusinformationen:

Modulstatus: Grün zeigt normalen Betrieb an; Gelb weist auf eine Warnung oder eine verminderte Leistung hin; Rot zeigt einen Fehler an, der das gesamte Modul betrifft.

Kanalstatus: Einzelne LEDs zeigen an, ob jeder Ausgangskanal ein- oder ausgeschaltet ist oder sich in einem Fehlerzustand befindet.

Feldstromanzeige: Bestätigt, ob die externe 24-V-Versorgung vorhanden ist.

Fehlerbehebung, wenn der Ausgabekanal nicht reagiert

Technische Spezifikationen

FAQ

F: Was ist der Unterschied zwischen CC-PDOB01 und anderen DO-Modulen der Cseries?

A: Der CC-PDOB01 bietet 16 Kanäle bei 24 V DC mit stromliefernden Ausgängen. Andere Varianten können andere Spannungswerte, Kanalzahlen oder sinkende Ausgangskonfigurationen haben. Überprüfen Sie die spezifischen Modellanforderungen für Ihr System.

F: Kann das Modul im laufenden System ausgetauscht werden?

A: Die E/A-Module der C-Serie unterstützen den Online-Austausch, sofern der Kanal vor dem Ausbau stromlos oder isoliert ist. Spezifische Handhabungsanweisungen finden Sie in den Verfahrensdokumenten von Experion PKS.

F: Welche Diagnose bietet das Modul?

A: Das Modul bietet Erkennung von offenen Schaltkreisen, Kurzschlüssen, Erkennung von Feldstromausfällen und Überwachung des Modulzustands. Auf Diagnoseinformationen kann über die Experion PKS-Konfigurationssoftware und über LEDs auf der Vorderseite zugegriffen werden.

F: Wie setze ich einen Kanal nach einem Kurzschlussfehler zurück?

A: Nachdem der Kurzschlusszustand behoben ist, wird der Kanal automatisch zurückgesetzt, wenn ein neuer Ausgangsbefehl empfangen wird. Auf Modulebene ist kein manueller Reset erforderlich.

F: Welches ist das empfohlene Drehmoment für die Befestigungsschrauben der Frontplatte?

A: Das empfohlene Drehmoment beträgt typischerweise 0,5–0,6 Nm. Den genauen Wert für Ihren Racktyp finden Sie im E/A-Installationshandbuch der C-Serie.
