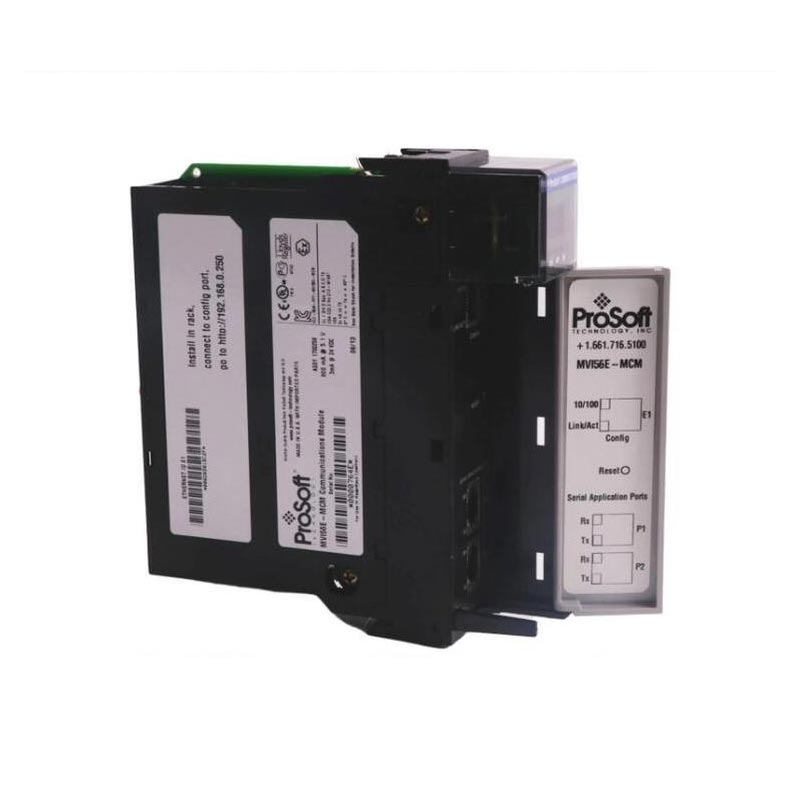

Prosoft MVI56E-MCM

Yueyang Tongtu ist ein professioneller Lieferant von industriellen Steuerungskomponenten in China und liefert brandneue, originale und voll ausgestattete ProSoft MVI56E-MCM Modbus-Kommunikationsschnittstellenmodule. Das vollständig an die Rockwell 1756 ControlLogix-Backplane-Architektur angepasste Modul löst häufige Kommunikationskompatibilitätsprobleme von Mehrmarken- und Multiprotokollgeräten an Industriestandorten und ermöglicht eine effiziente und stabile Datenübertragung zwischen Hauptsteuerungssystemen, Instrumenten vor Ort und Ausführungsgeräten. Unter Einhaltung strenger Qualitätskontrollstandards behalten alle Module die ursprüngliche Fabrikleistung bei und können in langfristigen Prozessindustrie- und intelligenten Fertigungsautomatisierungsszenarien stabil arbeiten.

Kernvorteile

1. Unabhängiger Kommunikationsbetrieb: Das Modul verfügt über einen leistungsstarken dedizierten Kommunikationsprozessor, der separat von der Haupt-SPS-CPU läuft. Es führt die serielle Datenverpackung, das Entpacken und die Protokollkonvertierung unabhängig durch. Es beansprucht keine Ressourcen des Hauptcontrollers und vermeidet Verzögerungen im Scanzyklus der Steuerlogik, die durch die Erfassung von Felddaten verursacht werden.

2. Isolations-Anti-Interferenz-Design: Im Inneren sind zwei vollständig elektrisch isolierte Treiberschaltungen für die serielle Schnittstelle integriert. Es blockiert Blitzstöße, Erdschleifenstörungen und Kurzschlüsse, die durch Feldkommunikationsleitungen über große Entfernungen verursacht werden. Es schützt die ControlLogix-Backplane und die Kernsteuerungshardware und verbessert die allgemeine Systemsicherheit und Fehlertoleranz.

3. Multiprotokoll- und Multimode-Kompatibilität: Es unterstützt gängige Industrieprotokolle, einschließlich Modbus RTU, Modbus ASCII, DF1 und ASCII. Master- und Slave-Modi sind konfigurierbar. Es entspricht mehreren industriellen Netzwerkspezifikationen und passt zu sternförmigen und ringförmigen Netzwerktopologien, um vielfältige Netzwerkanforderungen vor Ort zu erfüllen.

4. Breite Anpassungsfähigkeit der Baudrate: Es deckt Übertragungsraten von 300 bps bis 115,2 kbps ab. Es erfüllt unterschiedliche Kommunikationsgeschwindigkeitsanforderungen von langsamen Sensoren, intelligenten Hochgeschwindigkeitsinstrumenten und Frequenzumwandlungsgeräten für eine flexible Datenanpassung unter industriellen Bedingungen.

5. Einfache Bereitstellung und Konfiguration: Es unterstützt den direkten Einbau in das 1756 ControlLogix-Rack ohne zusätzliche Gateway-Schränke. Duale Konfigurationsmodi, einschließlich Add-On Instruction (AOI) und Webkonfiguration, reduzieren die Schwierigkeiten beim Debuggen vor Ort und verkürzen die Projektbereitstellungszyklen.

Produktparameter

Strukturelle Merkmale

1. Kompakte Rack-Montagestruktur: ProSoft MVI56E-MCM verfügt über einen kompakten Single-Slot-Formfaktor, der den ControlLogix-Rack-Standards 1756 entspricht, für eine nahtlose Integration mit der Hauptsteuerungshardware. Es spart Platz im Schrank und optimiert die Schrankanordnung für Installationsumgebungen mit begrenztem Platzangebot.

2. Unabhängige Chip-Verarbeitungsarchitektur: Ein dedizierter Kommunikationsprozessor übernimmt die gesamte Protokollkonvertierung, den Datenempfang/-sendevorgang und die Datenanalyse. Die Haupt-SPS-CPU konzentriert sich nur auf Logiksteuerungsaufgaben. Durch die Trennung von Steuerung und Kommunikation wird verhindert, dass die Kommunikationsarbeitslast die Ressourcen der Hauptsteuerung beansprucht, und die Gesamtsystemeffizienz verbessert sich.

3. Verstärkter Schaltungsschutz: Die integrierte Isolationsschaltung verhindert, dass sich externe Stromschwankungen, Leitungsstörungen und Kurzschlüsse auf die Hauptsteuerungs-Backplane ausbreiten. Auch bei Fehlfunktionen der Feldkommunikationsleitungen bleibt das Kernsteuerungssystem geschützt, um Ausfallraten und Produktionsausfälle zu reduzieren.

Anwendungsszenarien

1. Steuerung der Prozessindustrie: Weit verbreitet in der Erdöl-, Chemie-, Energieerzeugungs-, Papierherstellungs- und Pharmabranche. Es sammelt Echtzeitdaten von Druck-, Durchfluss- und Temperaturtransmittern und gibt die Daten zurück an ControlLogix-Steuerungen zur automatischen Prozessanpassung und Überwachung der Gerätesicherheit.

2. Umweltschutz und Wasseraufbereitung: Als Modbus-Masterstation verbindet sie Pumpstationshardware und Überwachungsinstrumente in Wasseraufbereitungsanlagen. Es ermöglicht eine zentrale Datenerfassung und Fernverwaltung für den automatischen Betrieb und die visuelle Datenüberwachung von Wasseraufbereitungssystemen.

3. Intelligente Produktionslinien: Geeignet für 3C-Verarbeitung, Maschinenbau und Automobilmontagelinien. Es verbindet Wechselrichter, Temperaturregler, Wägemodule und Prüfgeräte. Es baut stabile Datenverbindungen zwischen Feldgeräten und Hauptsteuerungssystemen auf, um Produktionsabläufe zu optimieren.

4. Energieüberwachungssystem: Verbindet intelligente Zähler, Stromverteilungseinheiten und Energieüberwachungsinstrumente. Es vervollständigt die Echtzeiterfassung und -statistik von Energieverbrauchsdaten für Fabriken und Industrieparks, um intelligentes Energiemanagement und energiesparende Abläufe zu unterstützen.

Produktvergleich

Versorgungssicherung

1. Ausreichender Lagerbestand vor Ort: Yueyang Tongtu unterhält einen großen Bestand an neuen Ersatzteilen für Industriesteuerungen, einschließlich ProSoft MVI56E-MCM. Spot Stock unterstützt die Einzelbestellung und die Massenbeschaffung, um dringende Projektlieferanforderungen zu erfüllen.

2. Globale Lieferkapazität: Die Produkte des Unternehmens werden in über xx Länder und Regionen exportiert. Stabile internationale Logistikkanäle bieten sichere grenzüberschreitende Lieferservices, um weltweit eine pünktliche Projektabwicklung zu gewährleisten.

3. Strenge Qualitätskontrolle: Bei allen gelieferten Modulen handelt es sich um Originaleinheiten, die professionelle Leistungstests bestanden haben. Umfassende Lieferantenbewertungs- und Qualitätskontrollmechanismen gewährleisten eine gleichbleibende Produktleistung und langfristige Betriebszuverlässigkeit.

4. Umfassender Service-Support: Modellanpassung und Lösungsberatung vor dem Verkauf, technische Koordination während des Projekts und Anleitung zur Fehlerbehebung nach dem Verkauf sind verfügbar. Für unterschiedliche Kooperationsanforderungen werden mehrere internationale Handelsbedingungen unterstützt, darunter FOB, CIF und DDP.

FAQ

F1: Was ist die Kernfunktion des ProSoft MVI56E-MCM-Moduls?

A1: Es implementiert die Protokollkonvertierung und Datenübertragung zwischen dem Rockwell ControlLogix-Hauptsteuerungssystem und Modbus-basierten Feldgeräten und baut Kommunikationsverbindungen für eine stabile Zusammenarbeit der Automatisierungshardware auf.

F2: Unterstützt dieses Modul eine schnelle und einfache Bereitstellung?

A2: Es unterstützt die direkte Rackmontage ohne zusätzliche Gateway-Schränke. Die schnelle Installation und der Systemzugriff verkürzen die Konstruktions- und Debugging-Zyklen vor Ort.

F3: Welche Anti-Interferenz-Leistung bietet das Modul?

A3: Zwei vollständig elektrisch isolierte serielle Anschlüsse widerstehen Blitzüberspannungen und Erdschleifenstörungen. Es schützt die Hauptsteuerungssysteme und verbessert die Gesamtstabilität der Ausrüstung.

F4: Welche Industrieszenarien passen zu diesem Modul?

A4: Es wird häufig in Automatisierungsprojekten in den Bereichen Chemie, Energie, Wasseraufbereitung, Maschinenbau, Energieüberwachung, Pharmazeutik und Papierherstellung eingesetzt.

F5: Welche Konfigurationsoptionen werden vom Modul unterstützt?

A5: Es stehen zwei Konfigurationsansätze zur Verfügung: Add-On-Instruction-Programmierkonfiguration und webbasierte Online-Konfiguration für flexibles Engineering-Debugging.

F6: Sind die gelieferten Produkte original und ab Lager verfügbar?

A6: Bei den von Yueyang Tongtu angebotenen Modulen handelt es sich um echte Originalprodukte mit ausreichendem Lagerbestand, die den weltweiten Versand und die Lieferung von Großbestellungen unterstützen.
