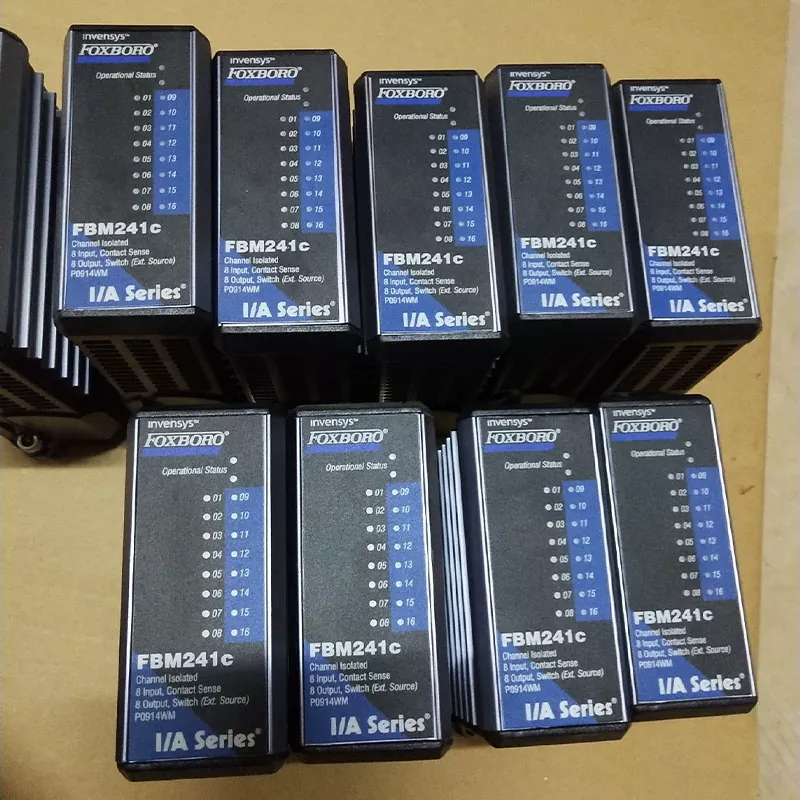

Das Foxboro FBM241C P0914WM kombiniert diskrete Signalüberwachung und Ausgangssteuerung in einem einzelnen kanalisolierten E/A-Modul und eignet sich somit für die Wartung kompatibler Steuerungssysteme der Foxboro I/A-Serie. Für Wartungsteams, Systemintegratoren und Industrieanwender kann es als praktischer Ersatz oder Ersatzkomponente für bestehende Foxboro-Installationen dienen.
Der Foxboro FBM241C P0914WM bietet acht kontaktempfindliche Eingangskanäle. Jeder Kanal kann einen offenen oder geschlossenen Kontaktzustand erkennen und verwendet einen 24-V-DC-Kontaktbenetzungskreis.
Zu den Eingabemerkmalen gehören:
Zum Schalten extern gespeister Lasten stehen acht diskrete Ausgangskanäle zur Verfügung.
Die Ausgabespezifikation umfasst:
Die tatsächliche Last- und Abschlussanordnung sollte vor der Installation mit der Systemkonfiguration verglichen werden.
Die I/O-Kanäle sind galvanisch voneinander und von Masse isoliert. Diese Konfiguration trägt zur Trennung von Feldstromkreisen bei und kann die Auswirkungen elektrischer Unterschiede zwischen angeschlossenen Feldgeräten verringern.
Die Isolationseigenschaften sind Teil des Moduldesigns und sollten bei der Integration in ein bestehendes Steuerungssystem berücksichtigt werden.
Das Modul unterstützt konfigurierbare Filter- oder Entprellzeiten von 0, 4, 8, 16 oder 32 ms.
Dadurch kann die Eingangsreaktion entsprechend den Eigenschaften der angeschlossenen Feldkontakte konfiguriert werden und unerwünschte Signaländerungen durch Kontaktprellen oder kurzzeitige Störungen vermieden werden.
Der Foxboro FBM241C P0914WM fungiert zwischen dem Steuerungssystem und angeschlossenen diskreten Feldgeräten.
Auf der Eingangsseite stellen Feldkontakte offene oder geschlossene Zustände bereit, die von den Kontakterkennungsschaltkreisen des Moduls erkannt werden. Diese Zustände werden als diskrete Eingangssignale für das Steuerungssystem verarbeitet.
Ausgangsseitig empfängt das Modul diskrete Steuerbefehle und schaltet über den entsprechenden Ausgangskanal eine extern versorgte elektrische Last.
Durch diese Anordnung kann das Modul sowohl die Feldsignalüberwachung als auch die diskrete Ausgangssteuerung innerhalb derselben E/A-Einheit verwalten.
| Artikel | Spezifikation |
| Marke | Foxboro |
| Modell | FBM241C |
| Teilenummer | P0914WM |
| Produkttyp | Kanalisoliertes diskretes E/A-Modul |
| System | Foxboro I/A-Serie |
| Eingangskanäle | 8 |
| Ausgabekanäle | 8 |
| Eingabetyp | Kontaktieren Sie Sense |
| Kontaktbenetzung | 24 VDC ±15 % |
| Ausgabetyp | Extern beschaffter diskreter Ausgang |
| Maximal angelegte Ausgangsspannung | 60 VDC |
| Maximaler Laststrom | 2 A |
| Filter-/Entprellzeit | 0, 4, 8, 16 oder 32 ms |
| Modulabmessungen | 102 × 45 × 104 mm |
| Ca. Gewicht | 284 g |
| Montage | Modulare Grundplatte |
| Versorgungstyp | Automatisierungs-Ersatzteil |
Die Modulabmessungen und Montageinformationen basieren auf der technischen Dokumentation Foxboro FBM241/b/c/d.
Das Foxboro FBM241C P0914WM gehört zur Foxboro I/A Series Compact 200-Familie diskreter E/A-Module.

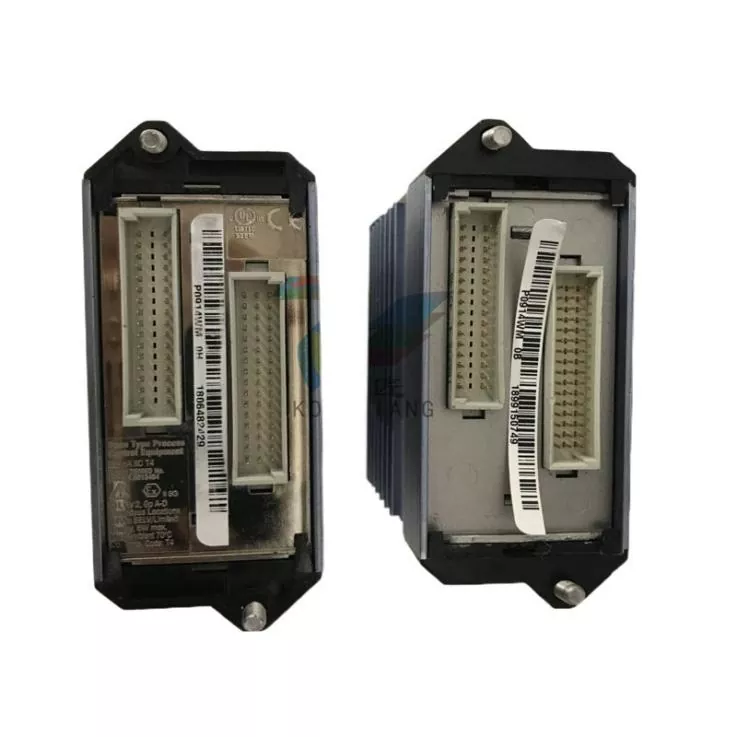

Es ist für den Einsatz mit kompatiblen Systemkomponenten konzipiert, einschließlich der entsprechenden modularen Grundplatte, Abschlussbaugruppe und Abschlusskabel. Die genaue Terminierungsanordnung hängt von der erforderlichen Ein- und Ausgangskonfiguration ab.
Vor der Bestellung eines Ersatzgeräts sollten Kunden Folgendes überprüfen:
Die Foxboro-Dokumentation identifiziert P0914WM als die mit FBM241c verknüpfte Teilenummer.
Das Modul ist für industrielle Steuerungssysteme gedacht, die eine diskrete Feldsignalüberwachung und -schaltung erfordern.
Typische Anwendungen sind:
Durch die Kombination aus diskreten Ein- und Ausgängen eignet es sich für Anwendungen, bei denen Feldkontaktüberwachung und diskrete Steuersignale innerhalb desselben Systems erforderlich sind.
Das Foxboro FBM241C P0914WM ist ein kanalisoliertes diskretes I/O-Modul mit 8 Eingangskanälen und 8 Ausgangskanälen für kompatible Foxboro-Steuerungssysteme.
Es bietet 8 diskrete Eingangskanäle und 8 diskrete Ausgangskanäle.
Die Eingangskanäle verwenden eine Kontakterkennung mit 24-V-DC-Kontaktbenetzung. Sie dienen zur Erkennung offener und geschlossener Kontaktzustände.
Die extern versorgten diskreten Ausgänge unterstützen eine angelegte Spannung von bis zu 60 VDC und einen Laststrom von bis zu 2 A, abhängig von der jeweiligen Abschlusskonfiguration und den Systemanforderungen.
Ja. Das Modul sorgt für eine Kanalisolierung zwischen den E/A-Kanälen sowie zwischen den Kanälen und Masse.
P0914WM ist die Teilenummer des Foxboro FBM241C-Moduls. In der Dokumentation von Foxboro ist FBM241c mit der Teilenummer P0914WM aufgeführt.
