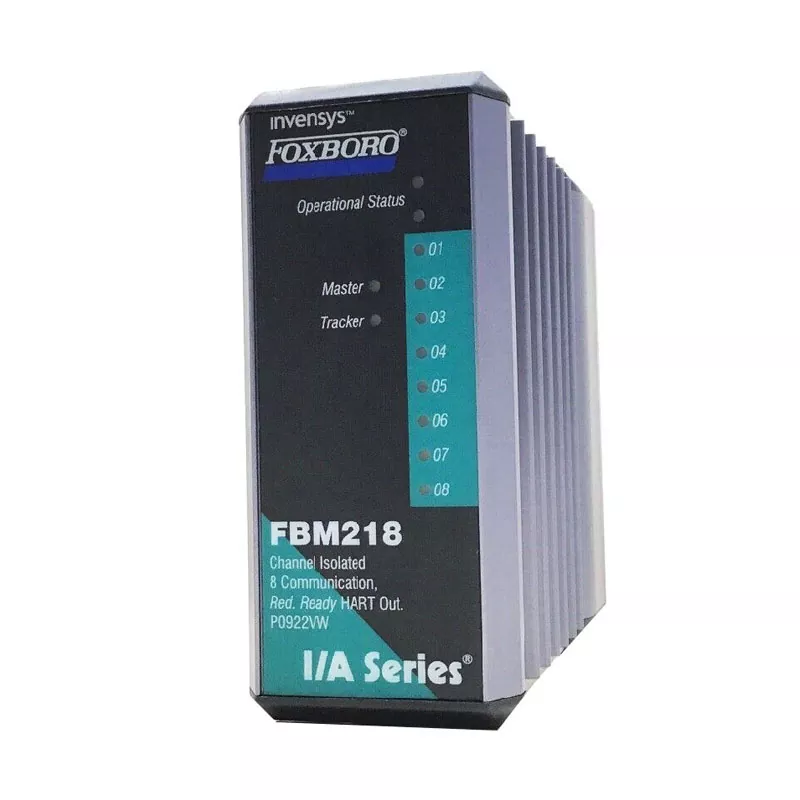

Foxboro FBM218 P0922VW

Yueyang Tongtu liefert den Foxboro FBM218 P0922VW, um die Integration digitaler Feldgeräte in Foxboro DCS-Architekturen zu optimieren. Als redundante oder einköpfige H1-Schnittstelle konzipiert, leitet sie Prozessvariablen, Statusdiagnosen und Gerätekonfigurationsdaten zwischen H1-Feldinstrumenten und dem Feldsteuerungsprozessor (FCP) über eine einzige Twisted-Pair-Kabelstruktur.

Wichtige technische Fähigkeiten

• FOUNDATION Fieldbus H1-Standardkonformität: Foxboro FBM218 P0922VW entspricht dem IEC 61158-2-Physical-Layer-Standard und arbeitet mit einer Kommunikationsrate von 31,25 kbit/s
• 8-Kanal-Feldschnittstellenkapazität: Unterstützt die Multi-Drop-Topologie und ermöglicht den Anschluss mehrerer intelligenter H1-Feldinstrumente pro Segment, abhängig vom Feldstromverbrauch und der Kabellänge.
• Bus-Signalleitungsdiagnose: Überwacht kontinuierlich Feldbus-Spannungspegel, Signaldämpfung und Bus-Kommunikationsfehler, um Kabelverschlechterungen zu erkennen, bevor es zu Signalverlusten kommt.
• Backplane-Integration der I/A-Serie: Lässt sich an Standard-Foxboro-Grundplatten (Serie 200) anschließen, um eine direkte Stromverteilung und Hochgeschwindigkeits-HDLC-Kommunikation mit dem Steuerungsprozessor zu ermöglichen.
• Kompatibilität mit Gefahrenbereichen: Unterstützt eigensichere (IS) Feldverkabelungstopologien in Kombination mit geeigneten Feldbus-Stromversorgungen und Barrieren.

Technische Spezifikationen

Richtlinien zur Systemarchitektur und Verkabelung

Auswahl der Grundplatte und des Leistungsmoduls

Stellen Sie sicher, dass der Foxboro FBM218 P0922VW auf einer kompatiblen Grundplatte der 200er-Serie (z. B. P0926KE oder P0926HM) mit einer redundanten Netzteilkonfiguration installiert ist.

Konfiguration des Segmentabschlusses

Jedes H1-Feldbussegment erfordert genau zwei Feldbus-Abschlusswiderstände (einen am Power-Conditioner/Modul-Ende, einen am am weitesten entfernten Feldgerät), um Signalreflexionen zu verhindern.

Kabeltrennungsnormen

Verwenden Sie abgeschirmtes Twisted-Pair-Kabel (Feldbuskabel Typ A, 0,8 mm² / AWG18). Verlegen Sie die Kommunikationskabel in separaten Kabelkanälen mit einem Abstand von mindestens 100 mm von Hochspannungs-Wechselstromleitungen.

Qualitätssicherungsdienste

Yueyang Tongtu ist auf die Beschaffung und Lieferung industrieller Automatisierungskomponenten von Foxboro, Allen Bradley, Siemens und anderen Automatisierungsplattformen für Anlagenwartungs- und Systemintegrationsprojekte spezialisiert.

• Physische und Hardware-Verifizierung: Modellnummern, Seriennummern und Hardware-Revisionsbuchstaben (P0922VW) werden vor dem Versand überprüft. Steckverbinder, Führungsschienen und Leiterplattengehäuse werden einer physischen Prüfung unterzogen.
• ESD-Schutzverpackung: Alle Geräte werden in antistatischen ESD-Beuteln mit maßgeschneidertem Schaumstoff-Aufprallschutz für einen sicheren internationalen Transport versendet.
• Kommerzielle Unterstützung und Angebote: Lagerverfügbarkeit, formelle Preisangebote, Datensätze und Optionen für die Massenbeschaffung werden auf direkte Anfrage bei Yueyang Tongtu bereitgestellt.
• Zahlungs- und Lieferoptionen: Der internationale Expressversand wird über DHL, FedEx und UPS abgewickelt. Die Bedingungen für die Lieferung per Nachnahme (COD) sind über ausgewiesene Logistikagenten erhältlich.

FAQ

F: Was ist der genaue Unterschied zwischen Foxboro FBM218 P0922VW und anderen standardmäßigen analogen I/O-Modulen wie FBM201?

A: Das FBM201 ist ein 4-20-mA-Analogeingangsmodul für herkömmliche analoge Punkt-zu-Punkt-Geräte. Das FBM218 P0922VW ist ein digitales FOUNDATION Fieldbus H1-Schnittstellenmodul, das multivariable digitale Kommunikations-, Diagnose- und Konfigurationsdaten von H1-Feldgeräten verarbeitet.

F: Versorgt der FBM218 P0922VW Feldbusgeräte direkt mit Strom?

A: Nein. Der FBM218 verarbeitet Kommunikationssignale. Feldgeräte benötigen eine Stromversorgung über dedizierte Feldbus-Stromaufbereiter und Netzteile, die an das Feldbussegment angeschlossen sind.

F: Ist der FBM218 P0922VW während des Systembetriebs Hot-Swap-fähig?

A: Ja, das Modul unterstützt das Entfernen und Einfügen unter Strom (RIUP) auf Standardgrundplatten der Foxboro 200-Serie, ohne benachbarte Betriebsmodule auf derselben Grundplatte zu stören.
