Allen-Bradley 1794-IT9

Das von Yueyang Tongtu bereitgestellte Allen-Bradley 1794-IT9 ist ein hochdichtes, isoliertes 8-Kanal-Analogeingangsmodul innerhalb des Rockwell Automation FLEX™ I/O-Systems. Es wurde speziell für die Erfassung extrem schwacher Signale ohne Drift entwickelt und liefert Signale zwischen Prozessumgebungen mit hohen Temperaturen und Industriesteuerungen wie ControlLogix-, CompactLogix- oder SLC 500-Systemen.

Hauptmerkmale

Multi-Typ-Thermoelement- und mV-Unterstützung

Lässt sich direkt mit Thermoelementen der Typen J, K, T, E, R, S, B und N verbinden und verarbeitet gleichzeitig direkte Millivolt-Eingänge innerhalb des Bereichs.

Kanal-zu-Kanal-Signalisolierung

Die integrierte Kanal-zu-Kanal-Isolierung verhindert Erdschleifen und trägt dazu bei, Signalinstabilitäten zu reduzieren, die durch elektrisches Rauschen und Erdungsprobleme verursacht werden.

Hochauflösende Signalkonvertierung

Wandelt Temperatursensoränderungen im Mikrovoltbereich in präzise 16-Bit-Digitalsignale um und garantiert so eine genaue Prozessüberwachung.

Vergleichsstellenkompensation

Verfügt über eine interne Vergleichsstellenkompensation, um auch bei schwankenden Umgebungstemperaturen im Schaltschrank eine hohe Messgenauigkeit aufrechtzuerhalten.

Flexible Netzwerkintegration

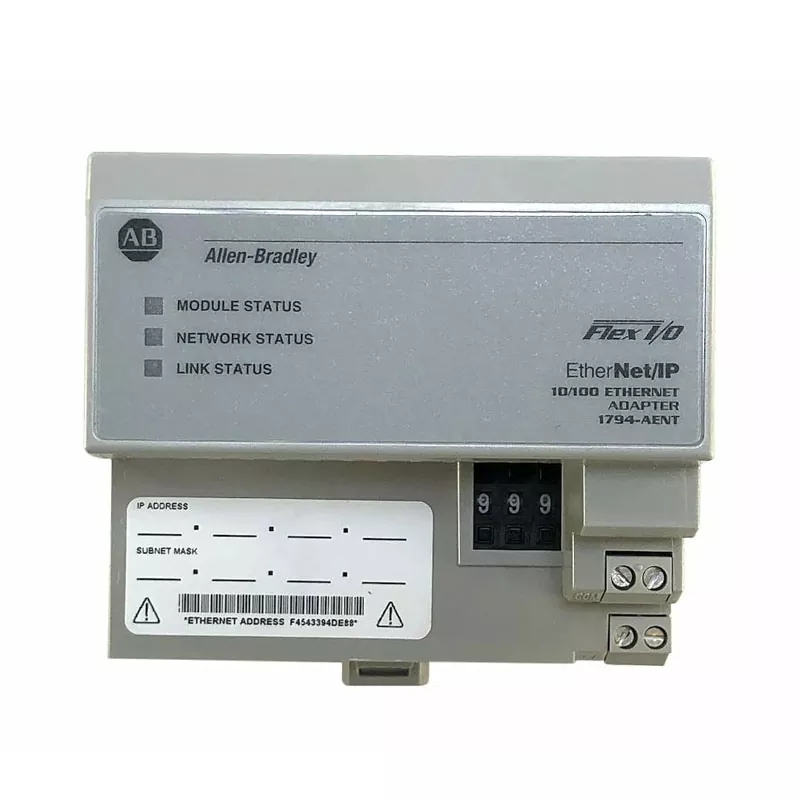

Lässt sich nahtlos auf standardmäßigen 1794 Terminal Base Units (TBUs) montieren und kommuniziert über EtherNet/IP, ControlNet oder DeviceNet über FLEX I/O-Netzwerkadapter (z. B. 1794-AENT).

Technische Spezifikationsmatrix

Auswahlleitfaden für Systemarchitektur und Terminalbasis

Um eine nahtlose Bereitstellung zu gewährleisten und Bestellfehler zu vermeiden, koppeln Sie den Allen-Bradley 1794-IT9 mit der entsprechenden Terminal Base Unit (TBU) und dem entsprechenden Adapter:

Kompatible Terminal Base Units (TBUs):

• 1794-TB3T: Empfohlen für Thermoelement-Eingänge; verfügt über integrierte CJC-Klemmen (Cold Junction Compensation).

• 1794-TB3G: Geeignet für geerdete Sensoranwendungen, die erweiterte Erdungspunkte erfordern.

Kompatibilität des Netzwerkadapters:

• 1794-AENT / 1794-AENTR: Für Dual-/Single-Port-EtherNet/IP-Industrienetzwerke.

• 1794-ACN15 / 1794-ACNR15: Für ControlNet-Architektur.

• 1794-ADN: Für DeviceNet-Feldbussysteme.

Industrielle Anwendungen

Petrochemie und Öl/Gas: Echtzeit-Temperaturüberwachung für Reaktionsbehälter, Spaltöfen und Transportleitungen zur Aufrechterhaltung der Betriebssicherheit.

Stromerzeugung und Energieverteilung: Präzise Überwachung der Turbinenlagertemperaturen, des Kesseldampfzustands und der Transformatorheizung.

Metallverarbeitung und Metallurgie: Temperaturverfolgung in Wärmebehandlungsöfen, Glühlinien und Stranggusssystemen.

Diskrete Fertigung und Automobilindustrie: Automatisierte Prozessheizung, thermische Härtungsöfen und klimatisierte Montagelinien.

Installationsrichtlinien

Fehler bei der Auswahl der Klemmenbasis

Verwenden Sie keine standardmäßigen 2-Draht-Anschlusssockel (wie 1794-TB2); Der 1794-IT9 erfordert eine 3-Draht-Basiseinheit oder eine spezielle CJC-ausgestattete Basiseinheit (z. B. 1794-TB3T), um genau zu funktionieren.

Verdrahtungs- und Abschirmungsnormen

Verlegen Sie Thermoelement-Verlängerungskabel in separaten, abgeschirmten Kabelkanälen mit einem Abstand von mindestens 100 mm zu Hochspannungsleitungen, um Signalverzerrungen zu vermeiden.

Vorsichtsmaßnahme beim Hot-Swapping

Obwohl FLEX I/O das Entfernen und Einfügen unter Strom (RIUP) unterstützt, stellen Sie sicher, dass der Schlüsselschalter der Klemmenbasis auf Position 3 eingestellt ist, bevor Sie den 1794-IT9 installieren.

Warum Quelle von Yueyang Tongtu?

1. Echtheitsgarantie: Beschaffung über legitime, verifizierte Lieferkanäle mit verfügbarer Produktdokumentation und nachverfolgbaren Lieferaufzeichnungen – keine generalüberholten oder gefälschten Teile.

2. Inspektion vor dem Versand: Jede Einheit wird vor dem Versand einer visuellen Überprüfung, Überprüfung der Pin-Integrität und einer antistatischen ESD-Verpackung unterzogen.

3. Technischer Integrationssupport: Kostenlose Anleitung zur Modul-Hardwarekonfiguration, E/A-Zuordnung und Kommunikationseinrichtung für Rockwell Automation-Plattformen (ControlLogix, CompactLogix und SLC 500).

FAQ

F: Was ist der Hauptunterschied zwischen dem Allen-Bradley 1794-IT9 und dem 1794-IRT8?

A: Der 1794-IT9 ist auf Thermoelemente und Eingänge mit Kanalisolierung spezialisiert und eignet sich daher ideal für Hochtemperatur- und schwache Millivolt-Anwendungen. Beim 1794-IRT8 hingegen handelt es sich um ein Kombinationsmodul, das sowohl RTD- (Resistance Temperature Detector) als auch Thermoelementsensoren auf nicht isolierten Kanälen verwaltet.

F: Kann der 1794-IT9 mit einem SLC 500-Controller verwendet werden?

A: Ja. Während das Modul auf einer FLEX-I/O-Basis montiert wird, wird es über ein 1747-SN RIO-Scannermodul oder über einen EtherNet/IP-Adapter (1794-AENT), der mit modernen SPS-Architekturen verbunden ist, mit SLC 500-Systemen verbunden.

F: Was soll ich tun, wenn die Temperaturmesswerte eine konstante Abweichung oder Sprünge aufweisen?

A: Stellen Sie zunächst sicher, dass Sie einen 1794-TB3T-Klemmensockel mit ordnungsgemäß verdrahteten CJC-Sensoren (Cold Junction Compensation) verwenden. Überprüfen Sie zweitens, ob die Sensorabschirmung an einem einzigen Punkt geerdet und von den Stromleitungen isoliert ist
