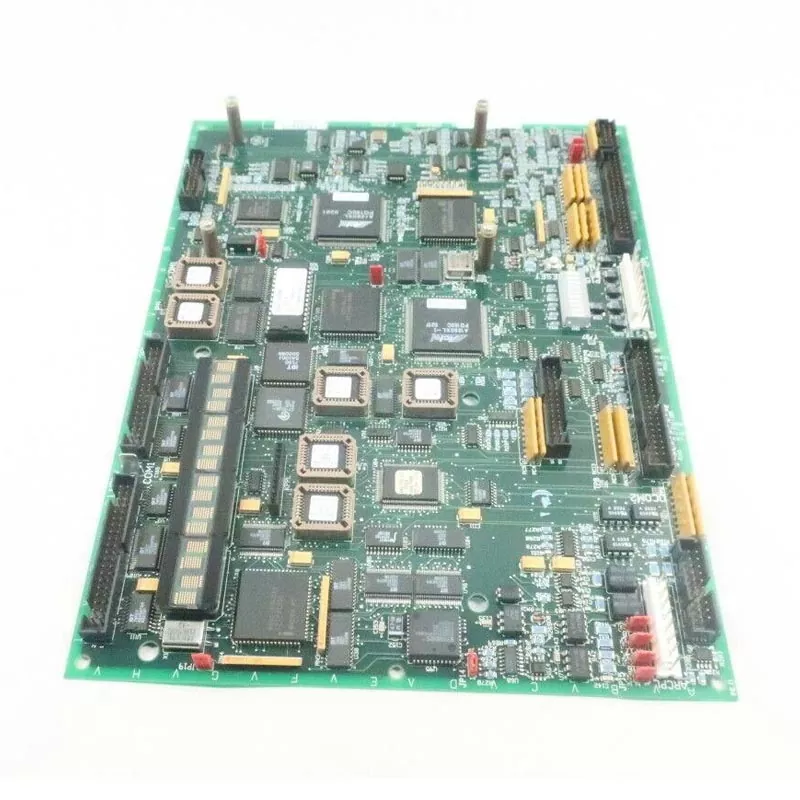

GE Fanuc DS200PCCAG5AC

Die GE Fanuc DS200PCCAG5AC ist eine Hochleistungs-PCCA-Leistungssteuerkarte innerhalb des GE Fanuc Mark V-Steuerungssystems, die als zentraler Knotenpunkt für die Antriebsschaltung des Geräts fungiert.

Produktparameter

Kernhardware und Funktionsmerkmale

1. Spezielles Design für hohe PS-Leistungen

G5-Hardware-Revision, die speziell für Hochleistungsanwendungen konfiguriert ist und regenerative/nichtregenerative Antriebsmodi mit einem Ankerspannungsbereich von 240–630 V DC unterstützt.

Keine integrierten Snubber: Alle Pufferkomponenten werden auf externe Systembaugruppen verlagert. Dies ist ein bewusster technischer Entwurf für Gruppe G5 – kein Mangel. Durch das Entfernen von integrierten Snubbern und Dämpfungsschaltungen werden die Leistungsdichte und die Wärmeableitungseffizienz für Hochleistungs-SCR-Brückenanwendungen erheblich verbessert.

2. SCR-Power-Bridge-Schnittstelle

Treibt Hochstrom-SCR-Leistungsbrücken über durch Impulstransformatoren isolierte Gate-Signale an und sorgt so für eine galvanische Trennung von 1500 V RMS zwischen Niederspannungs-Steuerkreisen und Hochspannungs-Leistungsteilen.

12 Steckverbinder für Vorwärts- und Rückwärts-Gate-Impulssignale, die Vollbrücken-SCR-Topologien unterstützen.

Stellt eine Schnittstelle zu DCFB-Stromversorgungsplatinen dar und unterstützt Beindrosseln und Beinsicherungen für einen präzisen Überstromschutz auf Zweigebene.

3. Flexible Systemkonfiguration

4 integrierte Jumper (JP1, JP2, WP3, WP4) zum Konfigurieren von: Kartengruppennummer, Systemspannungsbereich, Kondensatorbetrieb, Brücken-Timing und Spannungsrückmeldung.

Sicherungsloses Design: Verwendet externe Beinsicherungen zum Überstromschutz, eine Designwahl, die den Austausch der Platine vereinfacht und die Wartungszeit verkürzt.

Kompatibel mit Mark V-Rackrahmen vom Typ J, K und M; unterstützt sowohl unabhängige als auch gemeinsame Bustransformatorkonfigurationen.

4. Diagnose und Statusüberwachung

LED-Anzeigen: PWR (Strom), FAULT, TRIP – ermöglichen eine schnelle Statusbewertung vor Ort.

Auf der Platine montierte Testpunkte zur Signalüberprüfung (Gate-Impulse, CT/VT-Feedbacksignale).

5. Umwelt- und Zuverlässigkeitsdesign

Schutzbeschichtung zum Schutz vor Staub, Feuchtigkeit und Chemikalien in rauen Industrieumgebungen.

Betriebstemperatur: -20 °C bis +60 °C (Standard-Industriebereich).

Geringer Stromverbrauch: ≤5 W aus der Backplane-Versorgung.

Mehrschichtiges PCB-Design mit verbesserter EMI-Immunität.

Kommunikationsschnittstelle und Protokollkompatibilität

1. Unterstützt die Schnittstelle zu Benutzer-Mikrocontrollern und SPS-Geräten; Zu den Hardwareschnittstellen gehören serielle RS-232- und RS-485-Anschlüsse mit gleichzeitiger Kompatibilität für Ethernet- und drahtlose Kommunikationsmethoden.

2. Bietet integrierte Unterstützung für mehrere Kommunikationsprotokolle, einschließlich SPS-spezifischer Protokolle, Modbus, I2C und benutzerdefinierter Protokolle, wodurch eine umfassende Kompatibilität mit verschiedenen Automatisierungsgeräten vor Ort gewährleistet wird.

3. Überwachungs- und Betriebsbildschirme werden mit der HMImaker-Konfigurationssoftware entwickelt und ermöglichen die schnelle, codefreie Generierung grafischer Schnittstellen.

Architektur und betriebliche Vorteile

1. Vollständig digitales Hardware-Design ohne Betriebssystem, wodurch das Risiko von Systemabstürzen eliminiert wird; Das Gerät bootet direkt in die Betriebsschnittstelle und sorgt so für eine stabile Anzeigeleistung.

2. Hohe Immunität gegen elektromagnetische Störungen (EMI), wodurch es für den Einbau in Schränken in Umgebungen mit hoher EMI geeignet ist, z. B. in Kraftwerken und Werkstätten für die chemische Verarbeitung.

3. Der GE Fanuc DS200PCCAG5AC bietet einen niedrigen Gesamtstromverbrauch und schnelle Bildschirmaktualisierungsraten; Der Austausch von Ersatzteilen erfordert keine komplexe Low-Level-Systeminstallation oder -bereitstellung.

4. Die Platine erfüllt zwei Funktionen – Anzeige und Steuerung – und dient als kritischer Verbindungspunkt für Hochleistungsstromversorgungssysteme und fungiert als unverzichtbare Kernkomponente der Antriebsschaltung.

Kurzreferenz zur Mark V-Systemkompatibilität

Anwendbare Branchen und Betriebsbedingungen

1. Energie, Strom sowie Öl und Gas

Ersatzteilaustausch für Mark V-Systeme in Stromaggregaten und Energieanlagen; Behebt Fehler in Anlauf-/Abschalt- und Geschwindigkeitsregelkreisen.

2. Chemische Herstellung

Automatisierungseinheiten für chemische Produktionslinien, die zur Überwachung von Prozessanlagen und zur Antriebssteuerung im geschlossenen Regelkreis eingesetzt werden.

3. Meerestechnik

Automatisierungseinrichtungen für Offshore-Plattformen, Prozessüberwachung von Handhabungsgeräten und Antriebssignalrelais.

4. Traditionelle Fertigung

Nachrüstung älterer Fabrikautomationssysteme; ersetzt alternde oder beschädigte Platinen desselben Modells, um den Gerätebetrieb wiederherzustellen.

Hinweis: Beim GE Fanuc DS200PCCAG5AC handelt es sich um ein abgekündigtes Hardware-Ersatzteil. Es wird hauptsächlich für die Wartung bestehender Legacy-Systeme verwendet und wird nicht für die Entwicklung neuer Projekte empfohlen.

FAQ

F1: Kann die GE Fanuc DS200PCCAG5AC direkt mit einer PCCA-Karte der Standardversion ausgetauscht werden?

A: Nein. Bei diesem Modell handelt es sich um eine spezielle Hochleistungsversion (High-HP) mit G5-Hardware-Revision. Die Platine selbst enthält keine Snubber- oder Dämpfungskomponenten – diese sind als bewusstes technisches Design für Hochleistungsanwendungen auf externe Systembaugruppen verlagert. Der direkte Austausch mit einer Standardversion (z. B. G1/G2) führt zu fehlender Hardware und Systemanomalien.

Bevor Sie fortfahren: Überprüfen Sie, ob in Ihrem System Beinreaktoren und Beinsicherungen installiert sind. Bestätigen Sie, dass die vollständige Hardwarekonfiguration den Hochleistungs-G5-Anforderungen entspricht. Wenn Sie sich nicht sicher sind, geben Sie die Seriennummer des Mark V-Racks Ihres Systems an und wir helfen Ihnen bei der Überprüfung

F2: Was sind typische Symptome vor Ort bei einer Fehlfunktion der Platine?

A: Zu den häufigsten Fehlersymptomen gehören:

Das Gerät startet nicht oder weist eine abnormale Geschwindigkeitsregelung auf

Antriebseinheit schaltet mit Fehlercodes im Zusammenhang mit der SCR-Brücke ab

In schweren Fällen wird eine sofortige Abschaltsperre ausgelöst

Wichtig: Einige Fehler sind latent – ​​es werden keine Fehleralarme angezeigt und die Anzeigeleuchten können normal erscheinen. Diese Fälle erfordern eine umfassende Bewertung auf der Grundlage von Systemdiagnosedaten, einschließlich der Überprüfung des Gate-Impulssignals und CT/VT-Feedbackprüfungen an auf der Platine montierten Testpunkten. Verlassen Sie sich bei der Diagnose nicht ausschließlich auf LED-Anzeigen

F3: Welche Informationen sind beim Kauf dieses Ersatzteils über die vollständige Modellnummer hinaus erforderlich?

A: Um die Kompatibilität sicherzustellen, empfehlen wir die Bereitstellung von:

Mark V-Systemversion und Firmware-Revision (falls bekannt)

Nennleistung und Ankerspannungsbereich des Geräts

Systemgestellrahmentyp (J, K oder M)

Unabhängig davon, ob das Teil für einen kompletten Geräteaustausch oder für Fehlerbehebungs-/Backupzwecke gedacht ist

Aktuelle Platinenrevision (wenn Sie eine vorhandene Platine ersetzen, geben Sie bitte deren vollständiges Modell und Revision an)

Diese Informationen helfen uns, die Kompatibilität zu überprüfen und Bereitstellungsfehler zu verhindern, die durch Versionskonflikte verursacht werden

F4: Welche einfachen Kontrollen sollten nach Erhalt der Platine, aber vor der Installation vor Ort durchgeführt werden?

A: Checkliste vor der Installation:

F5: Wird diese Platine noch vom Originalhersteller produziert?

A: Nein. Bei dieser Hardware handelt es sich um ein abgekündigtes Ersatzteil. GE produziert den DS200PCCAG5ACB nicht mehr in Massenproduktion. Die Marktverfügbarkeit hängt in erster Linie vom vorhandenen Lagerbestand ab.

Auswahlempfehlung: Wenn Sie dieses Teil beschaffen, achten Sie vorrangig auf die Überprüfung der Kompatibilität der Hardwareversion (G5-Revision) und der Systemkonfiguration, um den Kauf einer inkompatiblen Komponente zu vermeiden. Wir liefern nur echte Originalplatinen, die über formelle Kanäle bezogen werden, keine generalüberholten oder geretteten Einheiten.

F6: Kann die Platine im laufenden Betrieb ausgetauscht werden?

A: Nein. Mark V-Systeme wurden nicht für die Live-Integration von PCCA-Hardware entwickelt. Wenn Sie die Platine unter Spannung ziehen, können SCR-Schnittstellen oder Backplane-Verbindungen beschädigt werden. Schalten Sie das System immer vollständig aus, bevor Sie es entfernen oder installieren.
