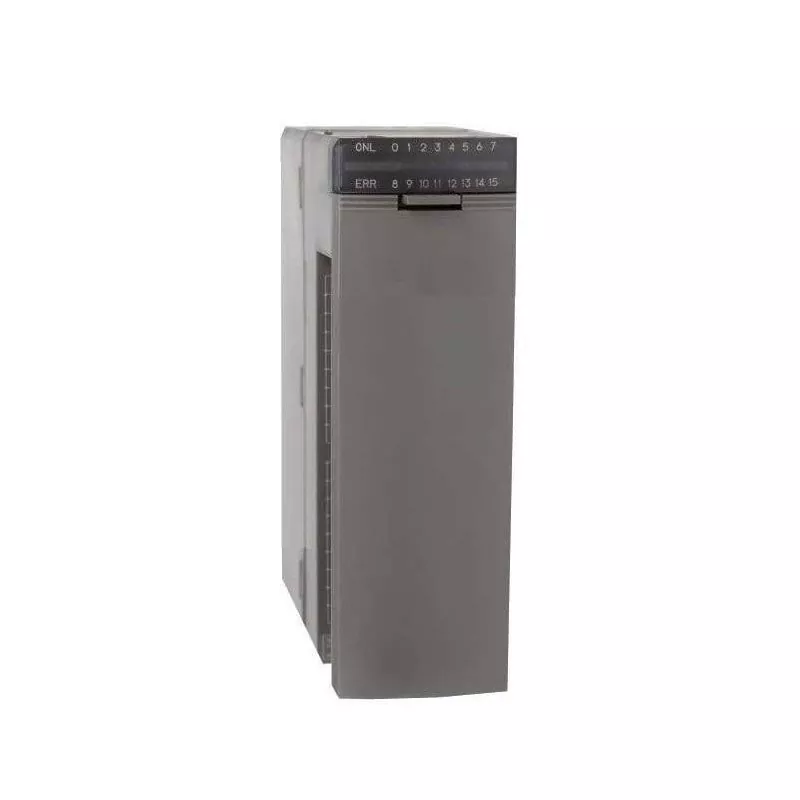

Fuji NP1X1606-W

Das Fuji NP1X1606-W ist ein 16-Punkt-DC-Eingangserweiterungsmodul für die SPS der MICREX-SX-Serie. Es akzeptiert 24-V-DC-Feldsignale und stellt der CPU den digitalen Eingangsstatus zur Verfügung. Das Modul wird in Schalttafeln eingesetzt, bei denen zusätzliche Eingabepunkte erforderlich sind.

Yueyang Tongtu liefert dieses Modul als Ersatzteil für die Industrieautomation. Das Unternehmen unterhält einen Lagerbestand an Fuji MICREX-SX-Komponenten und unterstützt die Beschaffung älterer oder abgekündigter Teilenummern. Eine Inspektion vor dem Versand und eine Kompatibilitätsbestätigung sind verfügbar.

Produktidentifikation

Technische Spezifikationen

Die oben genannten Werte basieren auf den Informationen der Produktquelle. Detaillierte technische Parameter wie Betriebstemperatur, Lagertemperatur, Abmessungen und Gewicht finden Sie in der offiziellen technischen Dokumentation von Fuji Electric MICREX-SX. Wenn das offizielle Datenblatt verfügbar ist, sollte es als primäre Referenz verwendet werden.

Technische Quelle: Dokumentation und Produkthandbuch der Fuji Electric MICREX-SX-Serie. Bei Unstimmigkeiten haben die offiziellen Herstellerangaben Vorrang.

Design- und Hardwarefunktionen

Der NP1X1606-W ist Teil des modularen I/O-Systems MICREX-SX. Das Modul verwendet ein kompaktes Gehäuse, um Platz im Bedienfeld zu sparen. Es wird über die Erweiterungsschnittstelle mit dem System verbunden und verfügt über Schraubklemmen für die Feldverkabelung.

Der Eingangskreis akzeptiert standardmäßige 24-V-Gleichstromsignale von Sensoren, Schaltern und Relaiskontakten. Die Reaktionszeit von ca. 10 ms ist für allgemeine digitale Eingangsanwendungen geeignet.

Wartung und Fehlerbehebung vor Ort

Routinewartung

1. Halten Sie die Lüftungsöffnungen frei von Staub und Schmutz. Angesammelter Staub kann die Wärmeableitung beeinträchtigen und zu einer vorzeitigen Alterung der Bauteile führen.
2. Überprüfen Sie regelmäßig die Schraubklemmen. Vibrationen und Temperaturwechsel können dazu führen, dass sich Verbindungen mit der Zeit lockern.
3. Stellen Sie sicher, dass die Klemmenabdeckung nach der Verkabelung installiert ist. Die Schutzart IP20 hängt von der angebrachten Abdeckung ab.

Allgemeine Fehlerprüfungen

Wenn ein Eingabepunkt nicht korrekt registriert wird:

1. Stellen Sie sicher, dass das Feldgerät 24 VDC an die Eingangsklemme liefert.
2. Überprüfen Sie die Verkabelung vom Klemmenblock zum Modul. Eine lockere Schraube oder ein gebrochener Draht ist eine häufige Ursache.
3. Überprüfen Sie die Eingangsanzeige-LED für den entsprechenden Kanal. Wenn die LED leuchtet, die CPU das Signal jedoch nicht liest, liegt das Problem möglicherweise an der Erweiterungskommunikation.
4. Wenn die LED aus ist, während das Feldsignal vorhanden ist, ist möglicherweise der Eingangspunkt beschädigt oder die gemeinsame Klemme ist möglicherweise nicht angeschlossen.
5. Tauschen Sie die Feldverkabelung gegen einen bekanntermaßen funktionierenden Eingangspunkt aus. Folgt das Signal dem Feldgerät, ist der ursprüngliche Eingabepunkt fehlerhaft.

Produktbeweis und Inspektion

Zur Unterstützung der Produktverifizierung können die folgenden Artikel vor dem Versand bereitgestellt oder bestätigt werden:

• Aktuelle Modulfotos (Vorderseite, Rückseite, Anschlussseite)
• Foto vom Typenschild und der Teilenummer
• Prüfprotokoll vor dem Versand
• Foto des Verpackungszustands

Die Verfügbarkeit dieser Artikel hängt vom aktuellen Lagerbestand und der Charge ab. Bitte erfragen Sie diese bei der Auftragsbestätigung.

Checkliste für die Inspektion vor dem Versand

Häufig gestellte Fragen

F1: Wie bestätige ich, dass der NP1X1606-W mit meinem MICREX-SX-System kompatibel ist?

A: Stellen Sie das CPU-Modell und ein Foto des vorhandenen Moduls bereit. Wir prüfen vor dem Versand die Erweiterungsschnittstelle und die Systemkonfiguration.

F2: Was ist der Unterschied zwischen dem 7-mA-Eingangsstrom und dem anwendbaren 35-mA-Signal?

A: Die 7 mA sind der typische Strom, der vom Eingangskreis des Moduls aufgenommen wird, wenn 24 VDC angelegt werden. 35 mA ist der maximale Nennstrom für die Feldsignalquelle. Die genaue Bedeutung dieser Werte sollte dem offiziellen Datenblatt von Fuji Electric entnommen werden.

F3: Kann dieses Modul im laufenden Betrieb ausgetauscht werden?

A: Der NP1X1606-W ist nicht für Hot-Swap konzipiert. Um Schäden zu vermeiden, sollte die Stromversorgung des Systems vor dem Entfernen oder Einsetzen des Moduls ausgeschaltet werden.

F4: Was muss ich überprüfen, wenn ein Eingabepunkt nicht mehr funktioniert?

A: Überprüfen Sie zunächst, ob das Feldsignal am Terminal vorhanden ist. Überprüfen Sie dann die Verkabelung und die Eingangsanzeige. Wenn die LED leuchtet, die CPU das Signal jedoch nicht liest, überprüfen Sie die Erweiterungskommunikation. Wenn die LED aus ist, ist möglicherweise der Eingangskreis beschädigt.

F5: Ist der NP1X1606-W noch verfügbar?

A: Die Verfügbarkeit hängt vom aktuellen Produktionsstatus des Herstellers und dem Lagerbestand des Händlers ab. Bitte teilen Sie uns die benötigte Menge und den Lieferort mit, damit wir die aktuellen Beschaffungsmöglichkeiten prüfen können.

F6: Kann ich dieses Modul mit einer anderen Fuji-SPS-Serie verwenden?

A: Der NP1X1606-W ist spezifisch für die MICREX-SX-Serie. Es ist nicht mit anderen Fuji-SPS-Familien kompatibel. Das CPU-Modell muss vor der Bestellung bestätigt werden.
