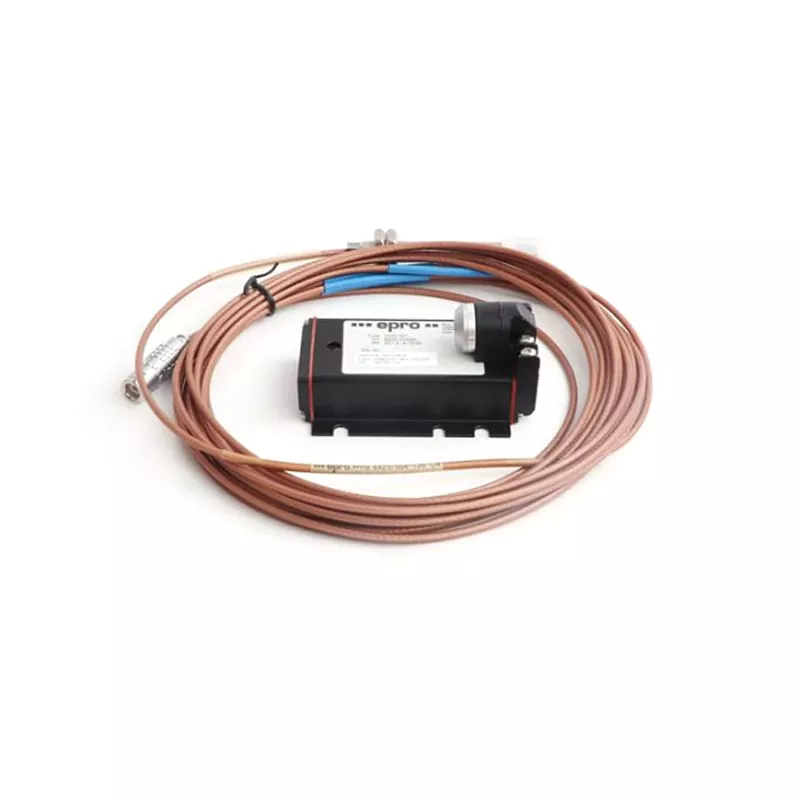

Die EPRO PR6423/010-010 CON021 ist eine hochpräzise Wirbelstromsensorsonde mit kurzer Reichweite aus der EPRO PR6423-Serie. Es wurde speziell für die Zustandsüberwachung industrieller TSI-Maschinen entwickelt und wird hauptsächlich zur Erkennung kleinster mechanischer Verschiebungen und Vibrationsänderungen in rotierenden Maschinen verwendet.
|
Parameter |
Spezifikation |
|
Produktmodell |
EPRO PR6423/010-010 CON021 |
|
Produkttyp |
Wirbelstrom-Wegsensor/Sonde |
|
Wahrnehmungsprinzip |
Induktive Wirbelstrommessung, berührungslos |
|
Spitzendurchmesser |
8 mm |
|
Linearer Messbereich |
2,0 mm (80 mil) Vollausschlag |
|
Statisches Messfenster |
±1,0 mm (zentriert im linearen Bereich) |
|
Empfohlener anfänglicher Luftspalt |
0,5 mm (20 mil) |
|
Nennabstand (Bereichsmitte) |
1,5 mm |
|
Empfindlichkeit (Skalierungsfaktor) |
8 V/mm (203,2 mV/mil) ±5 % bei 0–45 °C |
|
Linearitätsabweichung (Best-Fit-Gerade) |
±0,025 mm (±1 mil) bei 0–45 °C |
|
Frequenzgang |
Gleichstrom – 10 kHz (-3 dB) |
|
Montagegewinde |
M10 × 1 (Standard für PR6423-Serie) |
|
Material der Sondenspitze |
PEEK (Polyetheretherketon) |
|
Gehäusematerial |
Edelstahl |
|
Kabelisolierung |
PTFE (Teflon) |
|
Integrierte Kabellänge |
1,0 Meter (fest montiert, nicht verlängerbar ohne Verlängerungskabel) |
|
Zielmaterial |
Ferromagnetischer Stahl (42CrMo4 / AISI 4140) |
|
Mindestzielwellendurchmesser |
25 mm (0,79 Zoll) |
|
Betriebstemperatur (Sonde) |
-35°C bis +180°C |
|
Betriebstemperatur (Kabel) |
-35°C bis +150°C |
|
Schutzklasse |
IP66 |
|
Compliance-Standards |
API 670, DIN 45670, ISO 10817-1 |
Enthält eine Induktionsspule mit hohem Q-Faktor; Diese Kernkomponente gewährleistet eine präzise Erkennung und bestimmt direkt die Empfindlichkeit und langfristige Betriebsstabilität der Sonde.
Die Spule ist in Hochtemperatur-Kunststoff oder Keramik gekapselt und bietet eine Hitze- und Alterungsbeständigkeit, die für den Dauerbetrieb bei hohen Temperaturen geeignet ist.
Kabelkonfiguration
Das Pigtail-Kabel verfügt über eine hochtemperaturbeständige Fluorkunststoff-Isolierung (FEP), die der Hitze des Lagergehäuses standhält und Probleme wie Alterung oder Schäden, die bei Standardkabeln auftreten, eliminiert.
Der Verbindungspunkt zwischen Sonde und Kabel verfügt über eine professionelle Zugentlastung, um einen internen Drahtbruch durch Kabel- oder Gerätevibrationen zu verhindern, wodurch er für komplexe Installationsumgebungen geeignet ist.
Energiewirtschaft: Online-Überwachung von Lagervibrationen und axialer Verschiebung in Dampfturbinen und Generatorsätzen.
Chemie und Öl/Gas: Zustandsüberwachung für rotierende Geräte wie Kompressoren, Lüfter und Pumpen.
Schwere Fertigung: Echtzeiterfassung von Daten zu kleinsten Verformungen und Schwingungszuständen in großen industriellen rotierenden Anlagen.
Systemzertifizierung: Lieferung und Auswahl halten sich strikt an die internationalen Qualitätsmanagementstandards ISO9001; Jedes Produkt wird professionellen Prüfstandstests unterzogen und weist eine hervorragende Isolierleistung auf.
Sicherheitszertifizierung: Entspricht den EU-CE-Richtlinien und den nordamerikanischen UL/cUL-Sicherheitsstandards; erfüllt die elektrischen Sicherheitsanforderungen für den konformen Einsatz in nationalen und internationalen Projekten.
Qualitätsüberprüfung: Als legitimer Lieferant liefert Yueyang Tongtu nur echte Originalprodukte – keine generalüberholten oder modifizierten Artikel. Wir unterstützen die Qualitätsüberprüfung, um einen sicheren Gerätebetrieb zu gewährleisten.
A: Die Sonde ist mit gängigen TSI-Turbinenüberwachungsplattformen kompatibel, einschließlich der Systeme EPRO MMS 6000, MMS 3000 und Emerson AMS 6500. Es wird häufig zur Schwingungs- und Axialpositionsüberwachung von Dampfturbinen, Gasturbinen, Kompressoren und großen Pumpen eingesetzt. Für eine ordnungsgemäße Signalaufbereitung muss die Sonde mit einem EPRO CON021- oder CON031-Signalwandler gekoppelt werden.
A: Ja. Der Sondenkörper ist für den Dauerbetrieb von -35 °C bis +180 °C ausgelegt, wobei das PTFE-isolierte Kabel für einen Dauerbetrieb von +150 °C ausgelegt ist. Die PEEK-Sondenspitze bietet eine hervorragende thermische und chemische Beständigkeit. Zusammen mit dem Edelstahlgehäuse und der Schutzart IP66 eignet sich der Sensor für den Langzeiteinbau in rauen Hochtemperatur-Lagergehäuseumgebungen von Dampfturbinen.
A: Bei allen von Yueyang Tongtu gelieferten EPRO PR6423/010-010 CON021-Sonden handelt es sich um brandneue Originalgeräte, die über formelle Kanäle bezogen werden – niemals zerlegt, überholt oder modifiziert. Wir verifizieren jede Einheit durch Sichtprüfung, elektrische Tests und Rückverfolgbarkeit der Seriennummer. Wir liefern keine geborgenen oder modifizierten Geräte.
A: Ja. Wir halten Lagerbestände vorrätig, um den Kundenbedürfnissen gerecht zu werden, von kleinen dringenden Wartungskäufen bis hin zu großvolumigen Aufträgen für technische Projekte. Wir können Versandpläne basierend auf den Bestellanforderungen anpassen, um sicherzustellen, dass die Projektzeitpläne eingehalten werden.
