Bently Nevada 125840-02

Das Bently Nevada 125840-02 ist ein Stromeingangsmodul, das mit dem Überwachungsrack der 3500-Serie verwendet wird. Es ist mit RIM-E/A-Funktionen verknüpft und bietet dem Wartungspersonal eine manuelle Möglichkeit, den Relaisstatus zu steuern. Dies ist nützlich beim Gerätestart, bei Logiktests oder bei anormalen Betriebsbedingungen, wenn ein direkter Eingriff der Softwarekonfiguration vorzuziehen ist. Yueyang Tongtu liefert dieses Modul als Originalausrüstung, mit Inspektion vor dem Versand und Kompatibilitätsbestätigung für industrielle Käufer.

Dieses Modul wird üblicherweise in petrochemischen Kompressorüberwachungssystemen, TSI-Systemen für Wärmekraftwerke und Überwachungsgeräten für Wasserturbinen installiert. Yueyang Tongtu führt einen regelmäßigen Bestand dieses Moduls und unterstützt die Beschaffung abgekündigter Teilenummern.

Produktidentifikation

Technische Spezifikationen

Hardware- und Schutzdesign

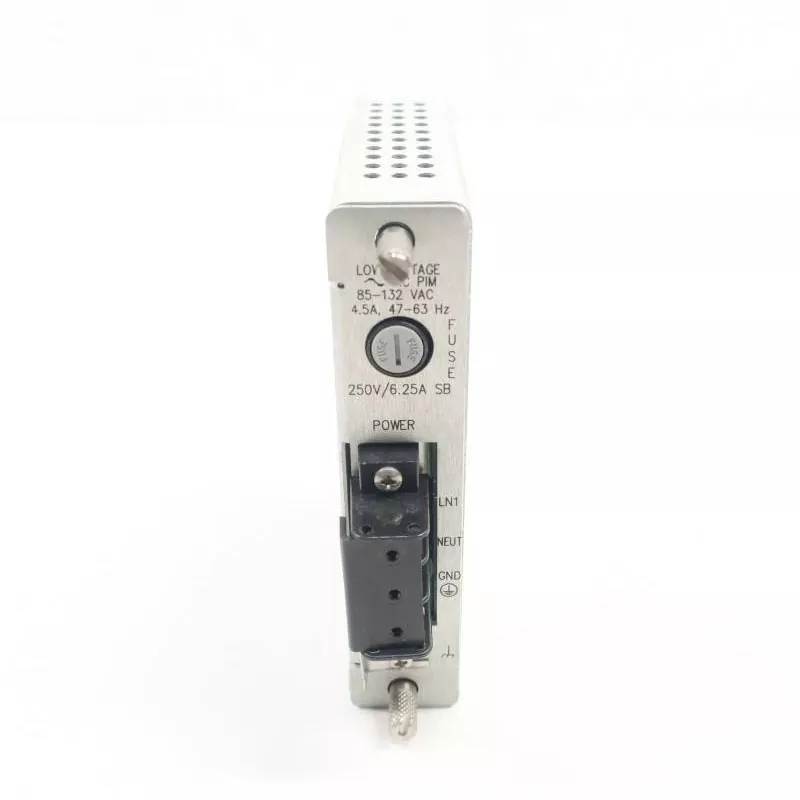

Das Modul umfasst einen Netzschalter auf der Vorderseite und einen Sicherungshalter. Tritt eine eingehende Spannungsspitze auf, öffnet die Sicherung, um die nachgeschalteten Stromkreise zu schützen. Die hinteren Kontakte sind vergoldet, um eine zuverlässige elektrische Verbindung nach wiederholtem Einsetzen in das Rack aufrechtzuerhalten.

Bitte überprüfen Sie den Rack-Einschub vor der Installation auf Staub oder Verunreinigungen. Saubere Kontakte sorgen für eine stabile Stromübertragung.

Anwendungsszenarien

Der Bently Nevada 125840-02 wird typischerweise als Eingangsschnittstelle für das 3500/15-Leistungsmodul verwendet. Es erscheint in Systemen wie:

● Große Kompressorstränge in petrochemischen Anlagen

● Turbinenüberwachungsinstrumentierung in Wärmekraftwerken

● Überwachungseinheiten für Wasserturbinen

● Andere Installationen der Serie 3500, die eine Stromeingangsschnittstelle erfordern

Vergleich mit verwandten Modellen

In der folgenden Tabelle wird der 125840-02 mit häufig genannten Modellen verglichen. Die Informationen basieren auf typischen Konfigurationen und sollten anhand der spezifischen Rack-Version überprüft werden.

Hinweis zur Austauschbarkeit: Die Modelle 125840-02 und 125840-01 erfüllen ähnliche Funktionen, Revisionsunterschiede können sich jedoch auf die Passform oder Leistung bestimmter Rack-Versionen auswirken. Das 3500/15 ist ein separates Stromversorgungsmodul und kann das Stromeingangsmodul nicht ersetzen. Bestätigen Sie vor dem Austausch immer das Rack-Modell und die Backplane-Version.

Kompatible Rack-Modelle und Begleitmodule

Der 125840-02 ist für die Bently Nevada 3500-Serie konzipiert. Zu den häufig verwendeten Rack-Modellen gehören:

● Systemgestell 3500/05

● Systemgestell 3500/06

● 3500/20-Frame-Schnittstellenmodul

Companion modules often installed in the same system:

Wenn Sie ein komplettes Rack bauen oder mehrere Module austauschen, können wir eine Kompatibilitätsprüfung anhand Ihrer Rack-Konfigurationszeichnung durchführen.

Verpackung und Versand

● Versiegelt in einem antistatischen Beutel zum Schutz vor Feuchtigkeit und statischer Aufladung.

● In einer maßgeschneiderten Schaumstoffeinlage platziert, um Bewegungen während des Transports zu minimieren.

● Verpackt in einem fünflagigen Wellpappkarton mit empfindlichem Etikett.

● Geeignet für See- oder Luftfracht. Pins und Sicherungshalter werden vor dem Versand überprüft und mit Fotos dokumentiert.

Häufig gestellte Fragen

F1: Wie bestätige ich, dass 125840-02 in mein 3500-Rack passt?

A: Senden Sie das Rack-Modell und ein klares Foto des vorhandenen Moduls. Wir prüfen vor dem Versand den Backplane-Steckplatz und die Schnittstellenversion.

F2: Ist dieses Modul neu oder generalüberholt?

A: Der Standardbestand ist neue Originalausrüstung. Sollten nur unbenutzte oder generalüberholte Einheiten verfügbar sein, informieren wir Sie und stellen Ihnen vor der Auftragsbestätigung Fotos zur Verfügung.

F3: Was soll ich tun, wenn die Sicherung nach dem Austausch häufig durchbrennt?

A: Dies kann auf ein Problem mit der Eingangsspannung oder einen Kurzschluss im Downstream hinweisen. Wir können grundlegende Schritte zur Fehlerbehebung bereitstellen, die Grundursache sollte jedoch von einem qualifizierten Techniker überprüft werden.

F4: Können Sie die Pinbelegung oder den Schaltplan bereitstellen?

A: Sofern verfügbar, können wir grundlegende Informationen zur Pinbelegung bereitstellen. Die detaillierte Verkabelung sollte dem offiziellen Bently Nevada-Handbuch für Ihre Rack-Version folgen.

F5: Welche Garantie wird gewährt?

A: Die Standardgarantie beträgt 12 Monate für nicht vom Benutzer verursachte Ausfälle. Der Austausch oder die Reparatur erfolgt im Einzelfall.

F6: Kann der Bently Nevada 125840-02 den 125840-01 ersetzen?

A: In vielen Rack-Revisionen kann 125840-02 als Ersatz für 125840-01 verwendet werden. Allerdings sollten vor dem Austausch die Backplane-Version und die Verkabelung überprüft werden.

F7: Ist 125840-02 dasselbe wie 3500/15?

A: Nein. Das 125840-02 ist ein Stromeingangsmodul, während das 3500/15 ein Stromversorgungsmodul ist. Sie arbeiten zusammen, sind aber nicht austauschbar.
