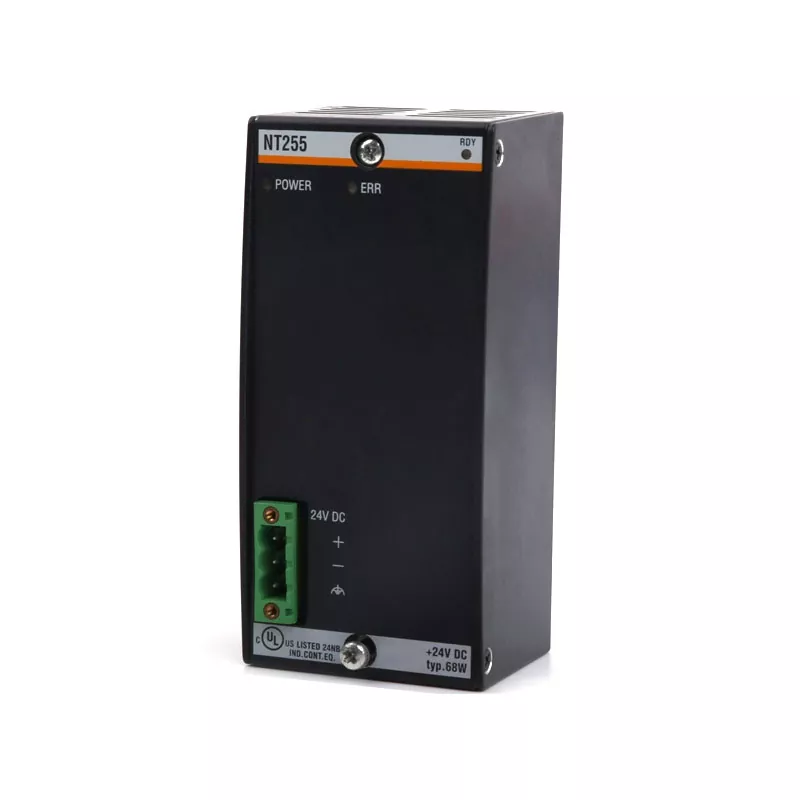

Bachmann NT255

Bachmann NT255 ist ein Stromversorgungsmodul, das in modularen Automatisierungssystemen von Bachmann verwendet wird. Es liefert die Betriebsspannungen, die CPUs und andere über die System-Backplane angeschlossene Module benötigen, mit einem 18–34 V DC-Eingang und einer Ausgangsleistung von 45 W. Für vorübergehende Spitzenlasten stehen bis zu 55 W zur Verfügung, während der +5-V-Hauptausgang bis zu 6 A unterstützt.

Das Modul bietet außerdem +15-V- und -15-V-Ausgänge mit jeweils 0,5 A sowie einen elektronischen Verpolungsschutz, Eingangsspannungsüberwachung, galvanische Trennung, Statusanzeige und ein Stromausfallsignal. Bei Austausch- oder Wartungsprojekten sollten das genaue Modell und die Teilenummer anhand der vorhandenen Installation überprüft werden.

Produktidentifikation

Wichtige Spezifikationen

Stromversorgungsfunktion

Das Stromversorgungsmodul ist Teil der internen Energiearchitektur eines Bachmann-Automatisierungssystems. Es wandelt die eingehende Gleichstromversorgung in die Spannungen um, die von der CPU und anderen über die Rückwandplatine installierten Modulen benötigt werden.

Das Gerät bietet drei Ausgangsspannungspegel: +5 V, +15 V und -15 V. Der +5-V-Ausgang ist für 6 A ausgelegt, mit einer Spitzenleistung von 8 A, während die ±15-V-Ausgänge jeweils 0,5 A unterstützen. Diese Ausgänge dienen der Versorgung der angeschlossenen Systemhardware und fungieren nicht als universelle externe Gleichstromversorgung.

Mehrere Schutz- und Überwachungsfunktionen unterstützen den zuverlässigen Anlagenbetrieb. Der elektronische Verpolungsschutz verhindert Schäden durch falsche Eingangspolarität, während die Eingangsspannungsüberwachung eine Stromausfallmeldung generieren kann, wenn der Versorgungszustand außerhalb des erforderlichen Bereichs liegt. Die galvanische Trennung sorgt für die Trennung zwischen Eingangs-, System- und Erdungskreisen.

Systemkompatibilität

Dieses Modul ist für die modulare Automatisierungsarchitektur von Bachmann konzipiert und arbeitet mit rückwandverbundenen Systemkomponenten. Ihre Eignung hängt daher von der Konfiguration des gesamten Steuerungssystems und nicht nur von den elektrischen Spezifikationen ab.

Bei der Auswahl eines Ersatzes sollten das Originalmodell, die Teilenummer, die Backplane-Konfiguration, die Eingangsversorgung, die erforderliche Ausgangskapazität und die Umgebungsbedingungen überprüft werden. Dies ist besonders wichtig bei der Wartung älterer Automatisierungsgeräte, bei denen die Ersatzkomponente einer etablierten Systemkonfiguration entsprechen muss.

Die Informationen auf dem Original-Moduletikett sind in der Regel der nützlichste Ausgangspunkt. Die Angabe der genauen Teilenummer kann dabei helfen, die benötigte Komponente zu identifizieren, bevor Verfügbarkeit und Lieferanforderungen bestätigt werden.

NT255 und NT255 CC

Für unterschiedliche Betriebsumgebungen stehen die Standardversion und die NT255 CC ColdClimate-Version zur Verfügung. Die Standardeinheit hat die Teilenummer 00031426-00, während die ColdClimate-Version die Teilenummer 00031427-00 verwendet.

Beide Versionen bieten die gleiche grundlegende Stromversorgungsfunktion und Ausgangskonfiguration. Die ColdClimate-Variante ist für Anwendungen gedacht, bei denen niedrigere Temperaturen und Umgebungsbedingungen wie Kondensation berücksichtigt werden müssen.

Die richtige Version sollte anhand der Originalgerätedokumentation, der Modulidentifikation und der tatsächlichen Installationsumgebung ermittelt werden und nicht nur anhand des Aussehens.

Anwendungen

Der Bachmann NT255 wird in Bachmann-basierten industriellen Automatisierungs- und Steuerungssystemen verwendet, bei denen interne Gleichstromversorgung für CPUs und andere angeschlossene Module erforderlich ist. Typische Anforderungen können bei der Systemwartung, der Reparatur von Geräten, der Erweiterung des Steuerungssystems und der Vorbereitung kritischer Ersatzteile auftreten.

Die Auswahl sollte auf der vollständigen Systemkonfiguration basieren und nicht nur auf der Ausgangsleistung. Bei der Bestätigung der Eignung müssen die angeschlossenen Module, die Anordnung der Rückwandplatine, die Eingangsversorgung, die Umgebungsbedingungen und die erforderliche Version berücksichtigt werden.

Bestellinformationen

Für die Beschaffung können Kunden die vollständige Modell- oder Teilenummer zusammen mit der erforderlichen Menge, Produktzustandsanforderungen, Anwendungsinformationen und Lieferziel angeben.

Die Standardteilenummer ist 00031426-00. Wenn die vorhandene Installation die ColdClimate-Version verwendet, sollte die erforderliche Komponente als NT255 CC, 00031427-00 bestätigt werden.

Die Bereitstellung der ursprünglichen Identifikationsinformationen zu Beginn des Beschaffungsprozesses trägt dazu bei, Fehler bei der Modellauswahl zu reduzieren und ermöglicht eine effizientere Überprüfung von Verfügbarkeit, Zustand, Menge und Lieferanforderungen.

Häufig gestellte Fragen

Was ist Bachmann NT255?

Es handelt sich um ein Stromversorgungsmodul für modulare Automatisierungssysteme von Bachmann, das die internen Versorgungsspannungen bereitstellt, die die CPU und andere über die Rückwandplatine angeschlossene Module benötigen.

Was ist der Eingangsspannungsbereich?

Der angegebene Eingangsspannungsbereich beträgt 18–34 V DC.

Was sind die wichtigsten Leistungswerte?

Das Modul liefert +5 V bei 6 A mit einer Spitzenleistung von 8 A sowie +15 V und -15 V bei jeweils 0,5 A. Die Nennausgangsleistung beträgt 45 W, wobei für kurzzeitige Spitzenlasten bis zu 55 W zur Verfügung stehen.

Was ist der Unterschied zwischen der Standard- und der ColdClimate-Version?

Die Standardversion wird durch 00031426-00 identifiziert, während die ColdClimate-Version 00031427-00 lautet. Letzteres ist für Installationen gedacht, bei denen niedrigere Temperaturen und kondensationsbedingte Umgebungsbedingungen berücksichtigt werden müssen.

Welche Informationen werden für ein Ersatzangebot benötigt?

Die Originalteilenummer ist die nützlichste Referenz. Zur Unterstützung von Verfügbarkeits- und Beschaffungsprüfungen können auch Menge, Produktzustandsanforderungen, vorhandene Systeminformationen und Lieferziel angegeben werden.

Fordern Sie ein Angebot an

Benötigen Sie 00031426-00 oder 00031427-00 für ein bestehendes Bachmann-Automatisierungssystem? Senden Sie uns die Originalteilenummer, die erforderliche Menge, die Anforderungen an den Produktzustand und den Lieferort. Yueyang Tongtu kann das verfügbare Angebot prüfen und Beschaffungs- und Lieferinformationen entsprechend Ihren Anforderungen bereitstellen.
